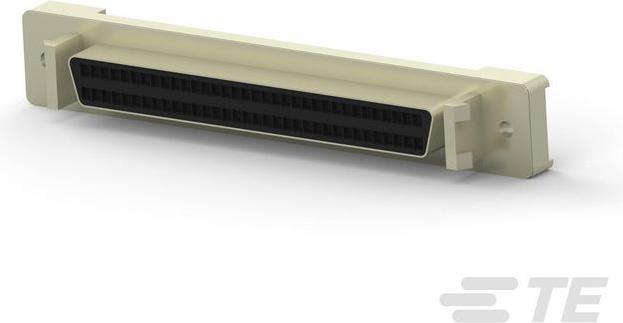

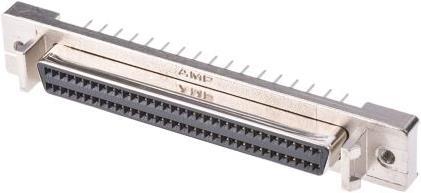

TE Connectivity AMPLIMITE.050 III d-sub,receptacle, 68P

Anzahl der Kontakte: 68
Gehäuseausrichtung: Gerade
Raster: 1,27 mm
Montagekomponenten: Verriegelungsblöcke
Kontaktmaterial: Phosphorbronze

Die Amplimite .050 Serie III geschirmten Steckverbinder sind nach den Standards SCSI-2, SCSI-3, EIA RS-232, ISO-11569, IPI-2, HIPPI und IEEE 802.3 MII zugelassen. Die geschirmten D-Sub weiblichen Header der Amplimite .050 Serie III verfügen über ein kompaktes, platzsparendes Design und eine hochdichte Typ D-Schnittstelle mit einem Kontaktabstand von 1,27 x 2,54 mm. Diese Amplimite .050 III Serie D-Sub-Steckverbinder für die PCB-Montage bieten eine vollständige Abschirmung, die hervorragenden Schutz gegen elektromagnetische Störungen und hochfrequente Geräuschsignale bietet. Die Gehäuse bestehen aus hochtemperaturbeständigem Thermoplast und sind mit Reflow-Lötverfahren kompatibel. Die rechtwinkligen D-Sub PCB-Montage-Header sind mit integrierten Platinenbefestigungen erhältlich, die eine sichere Verbindung auf der PCB und eine gute Erdung gewährleisten. Diese Amplimite .050 PCB-Montage D-Sub-Header sind auch mit Schienen und Verriegelungsblöcken erhältlich, die den Header mit dem entsprechenden Gegenstecker des Kabels verriegeln. Die Schienen bieten zudem zusätzlichen Kontaktsschutz, indem sie seitliche Wippbewegungen während der Trennung verhindern.

Merkmale und Vorteile:

• Kompaktes und platzsparendes Design
• Vollständige Abschirmung zum Schutz vor elektromagnetischen und RF-Störungen
• Kompatibel mit SMD-Reflow-Lötverfahren
• Integrierte PCB-Befestigungen sichern die PCB-Verbindung und Erdung
• Schienen und Verriegelungsblöcke für eine sichere Verbindung

Anwendungsbereich:
Diese Amplimite .050 III Serie D-Sub-Steckverbinder für die PCB sind geeignet für Anwendungen, bei denen hohe Dichte und Platzersparnis wichtige Anforderungen sind. Anwendungen umfassen Unterhaltungselektronik, Telekommunikation, LAN, Militär, Industrie und medizinische Geräte.
