STMicroelectronics Wireless Bridge 868MHz Evaluation Kit

Kit-Klassifizierung: Evaluierungskit
Kit-Name: Wireless Bridge

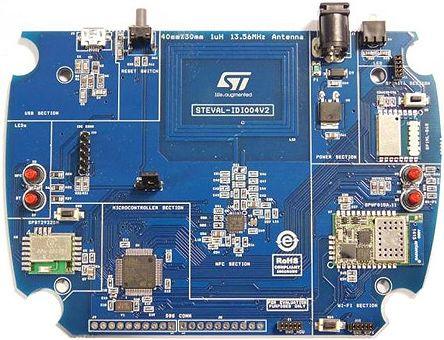

Das STEVAL-IDI004V2 Wireless-Brücken-Evaluierungskit unterstützt die Wi-Fi-, 868-MHz-, Bluetooth- und NFC-Kommunikationsprotokolle für das Internet der Dinge (IoT). Der STM32F103 Mikrocontroller verwaltet das System als Brücke zwischen den Kommunikationsmodulen. Die zertifizierte Wi-Fi-, Bluetooth- und 868-MHz-Modulschnittstelle zu Daten erfolgt über einen UART-Anschluss. Das NFC-Transceiver-Modul ist über eine SPI-Schnittstelle angeschlossen.

Das SPWF01SA.11-Modul ermöglicht die Wi-Fi-Kommunikation mit 2,4 GHz IEEE 802.11 b/g/n, integriert TCP/IP und AT-Befehle sowie TLS/SSL für durchgehende Sicherheit. Funk-Firmware-Aktualisierungen sind ebenfalls möglich. Das SP1ML-868-Modul dient der Sub-GHz-HF-Kommunikation, während das SPBT2632-Modul für Bluetooth-Kommunikation der Version 3.0 zuständig ist.

Die NFC-Schnittstelle (Near Field Communication) wird durch das CR95HF, ein NFC-Lesegerät-IC, bereitgestellt. Eine induktive, geätzte 13,56 MHz Antenne ist ebenfalls enthalten. Die Konfiguration erfolgt über eine PC-Anwendung-GUI über einen virtuellen USB-COM-Anschluss. Eine Android-Anwendung ermöglicht den Zugriff auf Sensorknotendaten über Bluetooth. Das HF-Modul ist vorzertifiziert (FCC, IC, CE, TELEC).
