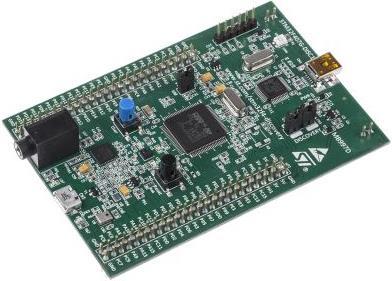

STMicroelectronics STM32F4 DISCOVERY BRD STM32F407VG MCU

Klassifizierung: Entwicklungskit
Bezeichnung: Discovery
Gerätekern: ARM Cortex M4F
Name der Prozessorfamilie: STM32F4
Teilenummer des Prozessors: STM32F407VGT6
Prozessortyp: MCU

Kennenlernkit für den STM32F407VG Mikrocontroller. Das STM32F407G-DISC1 Kit ist für die Evaluierung der Funktionen der Serie STM32F407 und STM32F417 von 32-Bit-Mikrocontrollern vorgesehen. Die STM32F407 und STM32F417 Mikrocontroller basieren auf dem ARM Cortex-M4F-Kern mit Gleitkomma-Recheneinheit. Diese Kennenlernplatine basiert auf der STM32F407VGT6 Einheit. Der STM32F407VGT6 Cortex-M4F-Kern-Mikrocontroller arbeitet mit 168 MHz und verfügt über 1 MB Flash-Speicher sowie 192 KB RAM.

Integriertes LIS302DL oder LIS3DSH MEMS 3-Achsen-Gyroskop, integriertes MP45DT02 MEMS Audio-Digitalmikrofon mit Rundstrahlantenne, integrierter CS43L22 Stereo-Audio-DAC, 3,5-mm-Klinkenbuchse für Stereokopfhörer, USB-OTG mit Micro-AB-Steckverbinder, ST-LINK/V2-A USB-Mini-B-Steckverbinder, SWD-Stiftsockel, integrierter ST-LINK/V2 mit Modusauswahlschalter, 2 Status-LEDs: PC zu ST-LINK aktiv, +3,3 V Betrieb, 2 USB-OTG-LEDs: VBus vorhanden, VBus Überstrom, 4 Benutzer-LEDs, Reset- und Benutzerdrucktasten, Erweiterungsstiftleiste für alle GPIO.

Stromversorgung: USB VBUS oder externe +5 V DC. Netzteilausgang für externe Anwendungen: +3 V und +5 V. Abmessungen: 97 x 66 mm.
