Produktinformationen

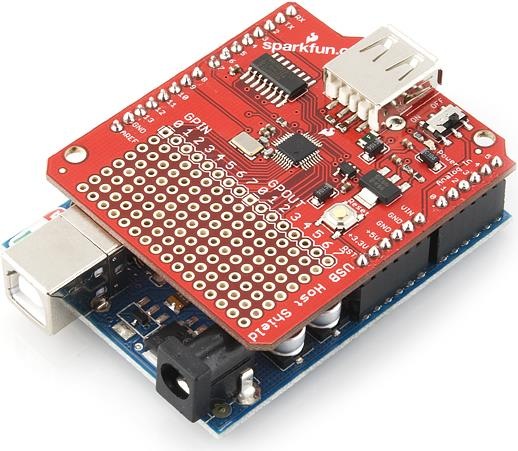

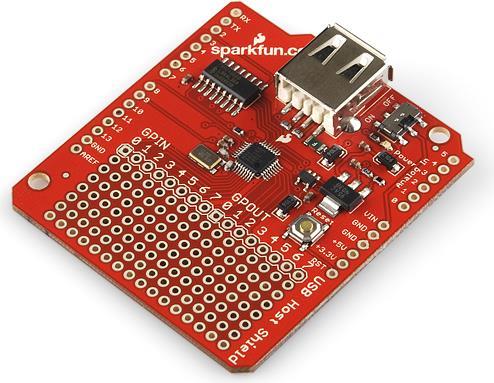

Dieses USB Host Shield enthält die gesamte Logik, um einen voll funktionstüchtigen USB Peripheral/Host-Controller mit Ihrem Arduino zu erstellen. Das heisst, dass Sie mit Ihrem Arduino jedes USB-Slave-Device steuern können (Memorystick, Kamera, Bluetooth Dongle etc.).
Das Shield wird mit dem Four-Wire Serial Protokoll angesteuert und verbindet die Arduino SPI-Pins D10-D13 mit einem MAX 3421. Der auf dem Board vorhandene USB A (Female) Stecker liefert 5V, wie ein normaler USB-Stecker.
Das Host Shield bezieht die Power vom VIN des Arduino.
Durch die Verwendung der SPI-Pins auf D10-D13 ist dieses Shield ohne Modifikationen nicht mit dem Arduino Mega, Leonardo oder Due kompatibel, sondern läuft direkt nur auf den klassischen Duemilanove und UNO.
Wir liefern zu diesem Shield gratis 2 Paar stackable Headers mit (nicht im originalen Lieferumfang von Sparkfun).
