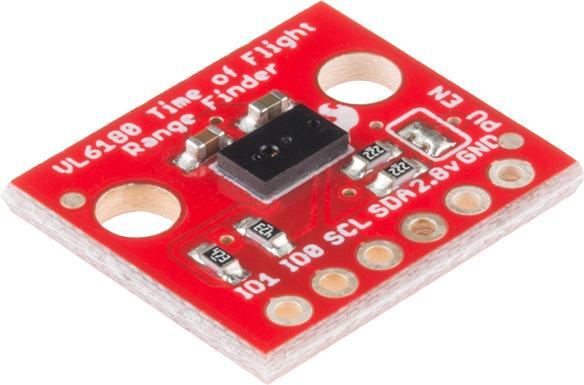

SparkFun ToF Range Finder Breakout - VL6180

Dies ist der SparkFun "Time-of-Flight" Abstandssensor, ein Breakout für den VL6180 Distanzsensor. Im Gegensatz zu den meisten Abstandssensoren, die auf reflektierter Lichtintensität oder Winkeln basieren, um den Abstand zu bestimmen, verwendet der VL6180 eine präzise Uhr, um die Zeit zu messen, die das Licht benötigt, um von einer Oberfläche zurückzukehren. Dies verschafft dem ToF-Abstandssensor und dem VL6180 einen erheblichen Vorteil gegenüber anderen Methoden, da er viel genauer und weniger anfällig für Störungen ist.

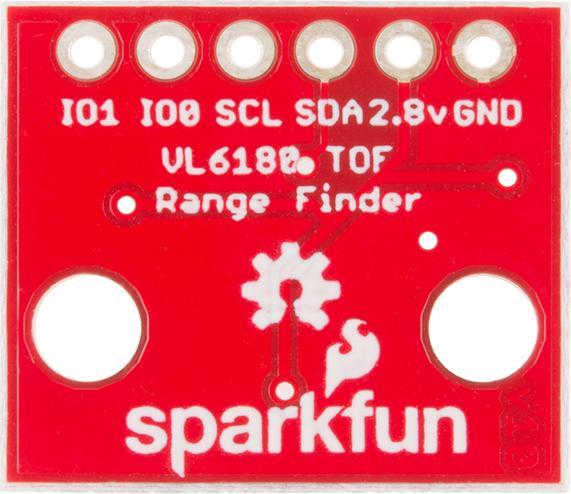

Dieses Breakout für den VL6180 ist so einfach wie möglich gestaltet. Nur die erforderlichen passiven Komponenten sind bestückt, um Ihnen die kleinste und kostengünstigste Möglichkeit zu bieten, mehrere Sensoren in einem Projekt mit einer I2C-Schnittstelle zu verwenden. Der VL6180 ist tatsächlich ein 3-in-1-Paket, das einen IR-Emitter, einen Abstandssensor und einen Umgebungslichtsensor für eine einfache Verwendung kombiniert. Wir haben jeden benötigten Pin für die Verwendung des VL6180 aufgebrochen, einschliesslich: IO1, IO0, SCL, SDA, 2.8V und GND. Bitte beachten Sie jedoch, dass das ToF-Abstandssensor-Breakout nur 2.8V Eingangsspannung und Logik akzeptiert. Sie müssen eine 2.8V Spannungsquelle bereitstellen und die Pegel auf 3.3V und 5V Geräte anpassen.

Hinweis: Obwohl das Datenblatt angibt, dass der VL6180 einen absoluten Abstand von bis zu 10 cm misst, haben wir ihn erfolgreich bis zu 25 cm getestet.

Eigenschaften:

• Betriebsspannung: 2.8V
• 3-in-1 Modul
• IR-Emitter
• Abstandssensor
• Umgebungslichtsensor
• Misst absoluten Abstand bis zu 10 cm
• Gestenerkennung
• I2C-Schnittstelle
• Zwei programmierbare GPIO
• Zwei Montageschrauben.
