SparkFun Multiplexer Breakout 8 Channel (74HC4051)

Der SparkFun Multiplexer Breakout bietet Zugang zu allen Pins und
Merkmale des 74HC4051, eines 8-Kanal-Analoggeräts
Multiplexer/Demultiplexer.

Mit dem 74HC4051 können Sie vier E/A-Pins in acht verwandeln.
multifunktionale, individuell wählbare Signale, die
alles tun, von der Ansteuerung von acht LEDs bis zur Überwachung von acht
Potentiometer.

Der 74HC4051 kann entweder als Multiplexer oder als Demultiplexer funktionieren,
und es verfügt über acht Kanäle mit wählbaren Ein- und Ausgängen. Die
Die Weiterleitung des gemeinsamen Signals an unabhängige E/A wird digital festgelegt.
Steuerung von drei ausgewählten Linien, die entweder hoch oder niedrig eingestellt werden können
in eine von acht binären Kombinationen.

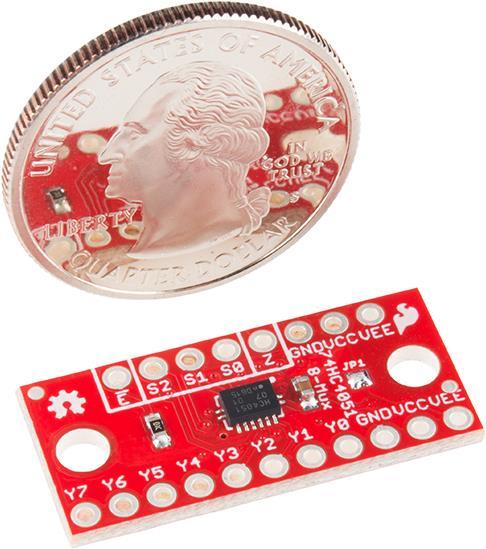

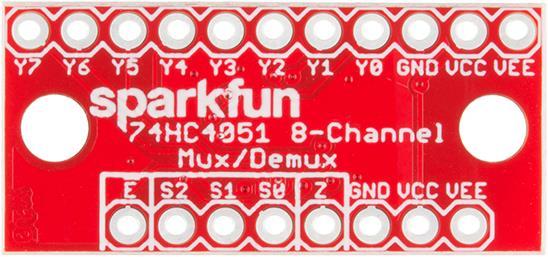

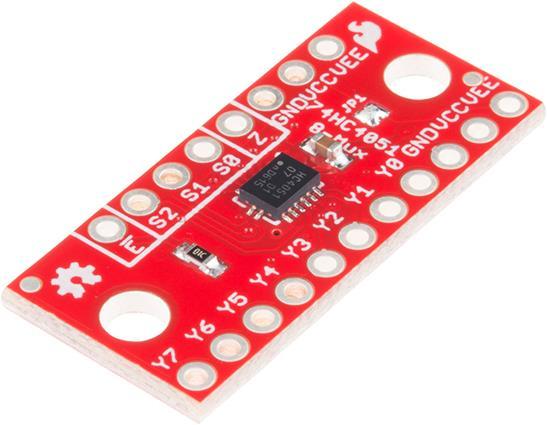

Die eine Hälfte der Platine bricht die Steuersignale (E, S0-S2) aus und
gemeinsamer Ein-/Ausgang (Z). Die andere Seite bietet Zugang zu allen acht
unabhängige E/A's (Y0-Y7). Beide Seiten beinhalten Versorgung und Masse
Verbindungen (VCC, VEE, GND).

Merkmale:

* Schaltet analoge oder digitale Signale um
* 8 Kanäle, die von 3 Select-Eingängen gesteuert werden
* Großer Spannungsversorgungsbereich: 2 - 10V
* Bipolare Versorgungsunterstützung (z.B. 5V)
* Optionaler Freigabe-Eingang
* Brotbrett-kompatibler Ausbruch

Links:

* Entwurfsdateien und Bibliothek @ GitHub [1]

Links:

• -----

[1] https://github.com/sparkfun/74HC4051_8-Channel_Mux_Breakout
