SparkFun LiPower Shield

Gibt es etwas, was ein Arduino nicht tun kann? Nun, zum einen können die meisten von ihnen nicht direkt von einem 3,7V-LiPo-Akku gespeist werden; viel weniger Ladung und diese Batterie zu überwachen. Der LiPower Shield kümmert sich darum, indem er die Funktionalität von zwei unserer Lieblingsbatterien kombiniert: die Leistungszelle und die Brennstoffanzeige.

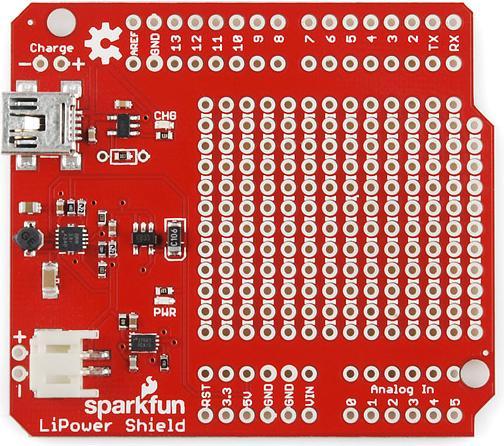

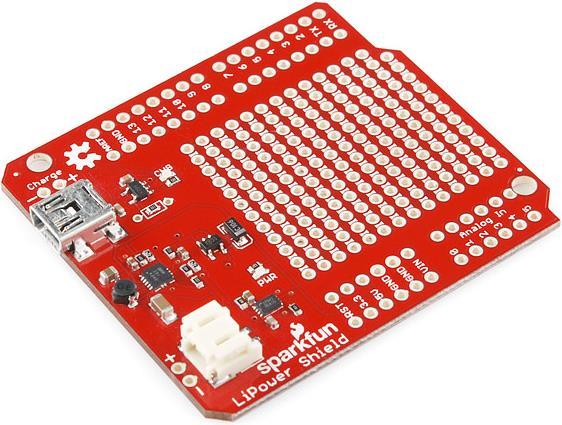

Der LiPower Shield ermöglicht den Anschluss eines 3,7V-Einzelzellen-Lithium-Polymerbatterie, die sie auf bis zu 5V erhöht und an den 5V-Pin des Arduino-Boards anschliesst. Das On-Board MAX17043G+U IC ist mit den I2C-Linien (A4 und A5) verbunden, damit Ihr Projekt seine eigene Stromversorgung hat. Der konfigurierbare Alarmunterbrechungs-Pin am MAX17043G+U IC ist nach D3 ausgebrochen, der aktiviert wird, wenn der LiPo 32% erreicht oder niedriger.

Die Ladeschaltung ist so konfiguriert, dass der LiPo mit 100mA geladen wird, aber durch Hinzufügen eines Widerstands zu den mitgelieferten Durchgangsbohrungen können Sie diesen auf 500mA erhöhen. Es gibt einen Mini-USB-Anschluss auf dem Shield, der es Ihnen ermöglicht, den Akku von einer USB-Stromversorgung zu laden, oder Sie können eine separate geregelte 5V-Quelle am "charge"-Pin verwenden.

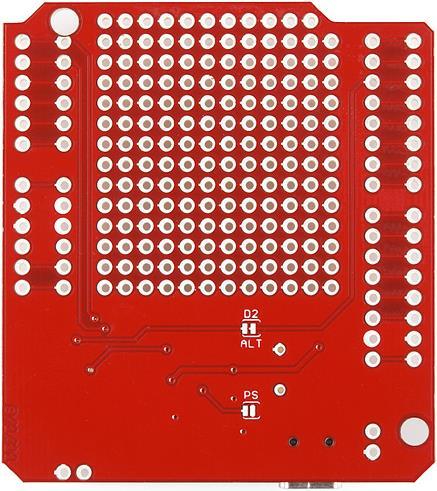

Hinweis: Wir haben uns entschieden, die Betriebsanzeige-LED (LED1) und ihren Strombegrenzungswiderstand (R3) von dieser Platine zu entfernen, da sie eine erhebliche Belastung für die Batterie darstellen. Bitte beachten Sie, dass Ihr Board einige wenige, glänzende, unbevölkerte Pins haben wird.

Hinweis: Es gibt einen bekannten Hardware-Fehler, der es dem LiPo erlaubt, unterhalb des Punktes zu entladen, an dem die Ladeschaltung ihn wieder aufladen kann. Dank der bordeigenen Kraftstoffanzeige könnte jedoch eine geschickte Programmierung Ihr Projekt davor bewahren, die Batterie zu entleeren, wenn sie zu schwach wird.

Wir liefern diesen Shield mit einem freien Satz stapelbarer Header!.
