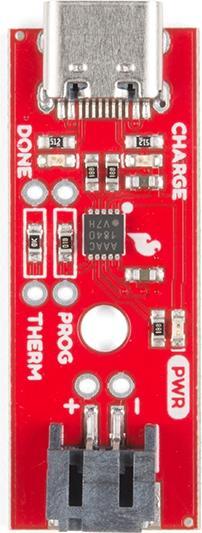

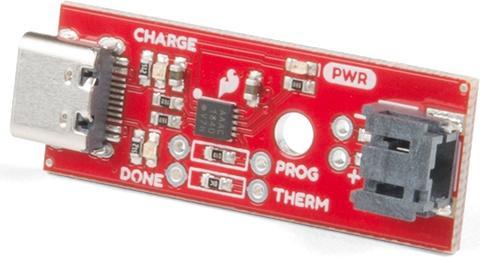

SparkFun LiPo Charger Plus

Der SparkFun LiPo Charger Plus ist die aufgebohrte Power-Option in der SparkFun-Linie der einzelligen Lithium-Polymer (LiPo)-Ladegeräte. Mit dieser Iteration haben wir den Eingangsladestecker auf USB-C umgestellt und bieten eine Auswahl der Laderate sowie einen optionalen Wärmeschutz. Lade-, Leistungs- und Betriebs-LEDs zeigen den Status Ihres Ladevorgangs deutlich an. Dieses Board kann für jeden der von uns angebotenen 2-poligen JST-Stecker-Einzelzellen-LiPo-Akkus verwendet werden. Mit einer Eingangsspannung zwischen 3,75V und 6V kann das MCP73833 bis zu einer maximalen Rate von 1000mAh aufladen und bietet zwei Arten von Wärmeschutz. Ein interner Sensor hält die maximale Laderate aufrecht, bis die Chiptemperatur des ICs etwa 95°C erreicht; die Ladesteuerung reduziert dann die Laderate, um eine Überhitzung zu vermeiden. Der MCP73833 verfügt ausserdem über einen optionalen Eingangspin für einen NTC (Negativ-Temperaturkoeffizienten)-Thermistor, der die Batterie vor möglichen Schäden schützt.

Features:

• Vollständige lineare Ladungsverwaltung
• Integrierter Durchgangstransistor
• Integrierte Stromabtastung
• Integrierter Rückwärtsladeschutz
• Konstantstrom / Konstantspannungsbetrieb mit Wärmeregulierung
• Programmierbarer Ladestrom: 1A maximal
• Hochgenaue voreingestellte Spannungsregelung: 4.2V ± 0.75%
• Vorbehandlung von tief entleerten Zellen
• Wählbares Stromverhältnis
• Wählbare Spannungsschwelle
• Zelltemperaturüberwachung
• Low-Dropout Linearregler-Modus
• Versorgungsspannung: 3,75V-6V.
