Das EasyDriver ist kompatibel mit allem, was einen digitalen 0-5V (oder 3.3V, wenn SJ2 geschlossen ist) Puls senden kann. EasyDriver benötigt 7V bis 30V Versorgungsspannung, um den Motor anzutreiben. Das EasyDriver hat einen Onboard-Spannungsregler für die digitale Schnittstelle, die mit 5V oder 3.3V betrieben werden kann. Verbinden Sie einen 4-Draht-Schrittmotor und einen Mikrocontroller, und Sie erhalten eine Präzisionsmotorsteuerung!
EasyDriver steuert bi-polare Motoren und Motoren, die als bi-polar verdrahtet sind, z.B. 4-, 6- oder 8-Draht-Schrittmotoren. In dieser Version (v4.4) sind alle Beschriftungsfehler auf dem PCB behoben (min/max adjustment).

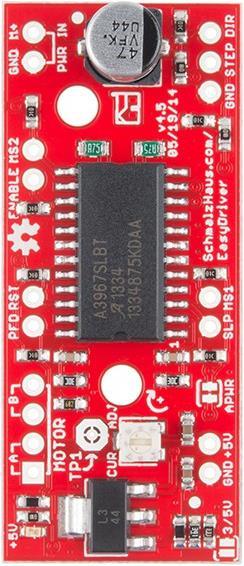

Das ist die neueste Version des EasyDriver V4, co-designed mit Brian Schmalz. Es bietet viel mehr Flexibilität und Kontrolle über Ihren Schrittmotor im Vergleich zu älteren Versionen. Die Microstep Select Pins (MS1 und MS2) des A3967 sind herausgeführt, um Anpassungen an der Microstep-Auflösung vorzunehmen. Der Sleep- und der Enable-Pin sind ebenso herausgeführt für noch mehr Möglichkeiten bei der Steuerung.
Hinweis: Verbinden oder trennen Sie keinen Motor, wenn das EasyDriver unter Spannung steht. Dies würde den A3967 IC dauerhaft beschädigen.
Dokumente | |
Artikelnummer | 8027964 |
Hersteller | SparkFun |
Kategorie | Robotik Modul |
Herstellernr. | ROB-12779 |
Release-Datum | 4.11.2015 |
Kompatibler Roboter | Diverse |
Modultyp | Steuerung |
Betriebsspannung | 6 V |
CO₂-Emission | |
Klimabeitrag |
Gewicht | 10 g |
Länge | 9 cm |
Breite | 6 cm |
Höhe | 1 cm |
Gewicht | 6 g |
