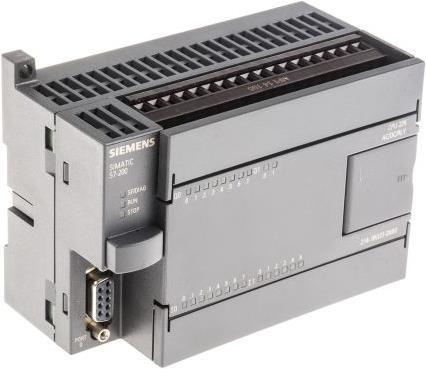

Siemens SPS CPU 224 Relais-Ausgänge

Für die Verwendung mit: SIMATIC S7-200-Serie
Anzahl der Ein-/Ausgänge: 24
Hersteller-Serie: S7-200
Anzahl der Eingänge: 14
Eingangstyp: Digital
Spannungskategorie: 120 V AC, 230 V AC
Ausgangstyp: Digital, Relais
Anzahl der Ausgänge: 10
Kommunikationsschnittstellentyp: RS485
Programmspeicher: 12 KB
Programmierbare Schnittstelle: Computer, SIMATIC PG/PC
Breite: 120,5 mm

S7-200 - CPU. Die SIMATIC S7-200 ist die Mikro-PLC, die für maximale Automatisierungseffekte zu geringen Kosten entwickelt wurde. Sie zeichnet sich durch einfache Installation, Programmierung und Bedienung aus. Hoch integriert, platzsparend und leistungsstark, kann sie sowohl für einfache Steuerungen als auch für komplexe Automatisierungsaufgaben eingesetzt werden. Alle CPUs können im Standalone-Modus, im Netzwerk und innerhalb dezentraler Strukturen betrieben werden, was sie für Anwendungen geeignet macht, bei denen aus wirtschaftlichen Gründen zuvor keine PLC verwendet wurde. Sie bietet herausragende Echtzeitleistung und leistungsstarke Kommunikationsmöglichkeiten.

Zu den technischen Daten gehören XP-CPUs mit grösserem Speicher, einer zweiten Schnittstelle und schnelleren Zählern, 32-Bit-Gleitkommaarithmetik gemäss IEEE-Standard, bis zu 8 unabhängige PID-Regler und eine Bitverarbeitungszeit von 0,37 μs. Jede Einheit verfügt über 256 Flags, Timer und Zähler, mit 4-6 schnellen Zählern (je nach CPU), die 30 kHz oder 100 kHz erreichen können. Sie verfügt über eine integrierte RS485-Schnittstelle mit PPI und MPI Slave bei 187,5 kBaud oder Freeport bei 38,4 kBaud, 2 Puls-Ausgänge mit jeweils 20 kHz, 4 Hardware-Interrupts und 2 zeitgesteuerte Interrupts (5-255 ms). Ein integriertes EEPROM ist für den Programmspeicher enthalten, und sie ist kompatibel mit der einfachen Programmiersoftware STEP 7/Micro/WIN (Windows-Schnittstelle).

Die integrierte RS485-Schnittstelle ermöglicht die S7-200-Netzwerkkommunikation mit PPI-Protokoll und kann als Slave auf PROFIBUS-DP (ab CPU 222) über ein Erweiterungsmodul fungieren. Sie kann auch als Master für AS-Interface (ab CPU 222) über ein Erweiterungsmodul dienen, was Modemkommunikation, Tele-Service und Fernsteuerung ermöglicht.
