Siemens Sicam

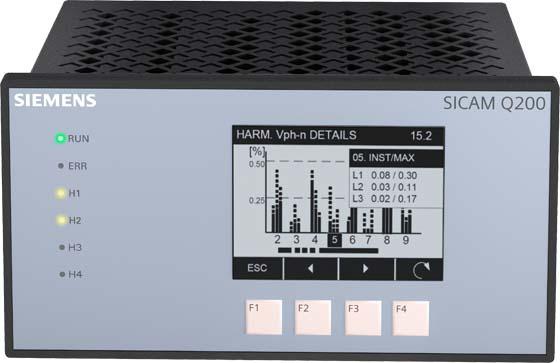

SICAM Q200, multifunktionaler Netzqualitätsschreiber, PQI-A, Abmessungen (B x H x T): 192 mm x 96 mm x 134,6 mm, Schalttafeleinbaugerät mit integriertem LCD-Display, Versorgungsspannung 110 - 230 V, 4 Eingänge für Wechselspannungsmessungen, 4 Eingänge für Wechselstrommessungen, 6 Binäreingänge und 6 Ausgänge, Web-Server für Parametrierung, NTP-Zeitsynchronisierung, CE- und UL-Zertifizierung, 2 GB Speicher, Ethernet-Switch, Ethernet-Schnittstelle, RJ45 und Kommunikationsprotokolle Modbus TCP und IEC 61850, serielle Schnittstelle, RS485, Modbus RTU Gateway/Master.

Der SICAM Q200 ist ein Netzanalysator zur hochgenauen Erfassung und Bewertung der Netzqualität in elektrischen Energieversorgungsnetzen und bietet spezielle Algorithmen und Funktionen für Energiemanagementapplikationen. Das Gerät gewährleistet die kontinuierliche Erfassung und Analyse aller relevanten Parameter. Die Ergebnisse helfen bei der Definition und Durchführung von geeigneten Massnahmen zur Gewährleistung der Versorgungsqualität. Dadurch erhöht sich die Lebensdauer der Betriebsmittel bei gleichzeitiger Reduzierung der Ausfallzeiten.

Gerätebeschreibung: Der SICAM Q200 ist ein PQ-Gerät der Klasse A gemäss IEC 62586-1/2 und IEC 61000-4-30 Ed. 3. Er erfasst, visualisiert, analysiert und überträgt elektrische Wechselstromgrössen wie Strom, Spannung, Frequenz, Leistung, Harmonische usw. Über Kommunikationsschnittstellen können die Messgrössen an einen PC oder ein Energieautomatisierungs-/SCADA-System übertragen und/oder auf dem Display angezeigt werden. Zusätzlich bietet der SICAM Q200 die Möglichkeit einer kombinierten Aufzeichnung und Analyse der Messwerte direkt im Gerät. Langzeitdaten und Ereignisse können über IEC 61850 an das SICAM PQS / PQ Analyzer System übertragen werden, flexible Auswertungen und Berichte gemäss Netzqualitätsnormen (z.B. EN 50160) bereitgestellt werden.
