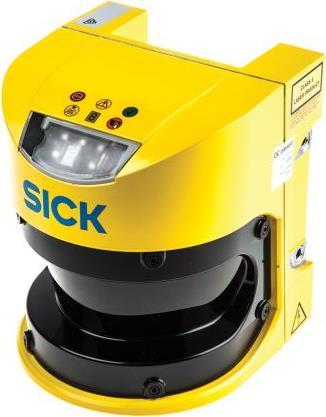

Sick Laser-Scanner

Serie = S3000
Baugruppentyp = Laser-Scanner
Erfassungsabstand max. = 49m
Sicherheitstyp = 3
SIL = 2
Ansprechzeit max. = 60 ms
Anschlusstyp = Schraubbefestigung
Abmessungen = 185 x 155 x 160 mm
Produktlänge = 185mm
Anwendung = Gehäuse

Der Einbau und Betrieb dieser Sicherheitsvorrichtung muss unter strikter Einhaltung der beiliegenden Bedienungsanleitung erfolgen. IEC 61496-1 ;3 Typ 3 und IEC 61508 SIL2. IEC 1496-1 ;3 Typ 3 und IEC 61508 SIL2. Das Anschlusskabel ; 271-495 271-495 ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Mit dem Programmierkabel ; 271-580 271-580 kann das S3000 an einen PC über die serielle Schnittstelle zur Konfiguration angeschlossen werden, ein Schnittstellenrelais ; 271-502 271-502 kann ebenfalls separat bestellt werden. S3000, Laserscanner mit fortschrittlichem Sicherheitskonzept. Es können vier Schutz- und vier Warnfelder mit der mit dem Gerät gelieferten Software frei programmiert werden. Dadurch können die einzelnen Laserscanner gemäß der installationsspezifischen Forderungen konfiguriert werden. Anwendungen:. Typische Anwendungen: Roboterelemente; Rohrbiegemaschinen; Automobilindustrie; Kollisionsvermeidung; mobile Anwendungen (AGV); Bereichsschutz; interner Platzschutz (große Pressen) und Ersatz für Sicherheitsmatten. Merkmale:. Gleichzeitige Überwachung von 2 Schutzfeldern möglich Plug-and-Play bei Geräteaustausch (Programmspeicher im Anschlussstecker) Kurze Ansprechzeit (min. 60 ms) 190° Erfassungsbereich 4 m Radius für das Sicherheitsfeld 49 m Warnfeld 2 OSSD-Sicherheitsausgänge, 1 Warnfeldausgang, 1 Diagnoseausgang 2 Steuereingänge, 1 Reset-Eingang, 1 EDM-Eingang IP 65. UE10:. Steuereinheit mit einem oder zwei Kanälen 3 Schließer-, 1 Öffnerausgang 22,5 mm Gehäuse Schaltstrom 6 A Schaltspannung 230 Vac/ 30 Vdc. Der UE10 ist für das Anschließen von SICK Lichtvorhängen und Laserscannern geeignet, bei denen spannungsfreie Kontakte für das Steuerungssystem notwendig sind. Der UE10 muss mit dem EDM-Eingang des Geräts gemäß der SICK Empfehlungen verdrahtet werden. Dieses Produkt hat keinen Reset, deshalb muss der Reset auf dem Empfangsgerät oder einem anderen Sicherheitssteuerelement aktiviert werden.
