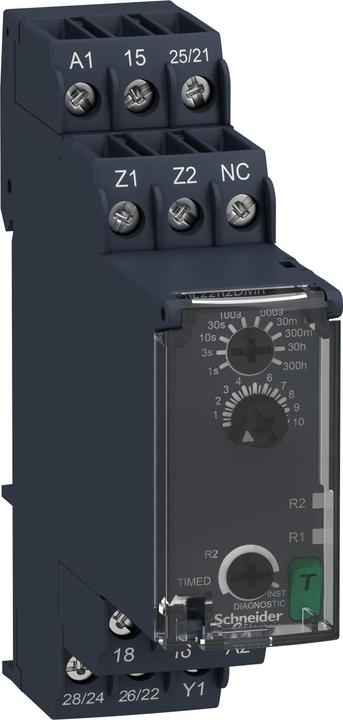

Schneider Electric Pulse-On Energisation Timer Relay

Harmony Time. Elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über die Zeitfunktion symmetrisches Blinker pausebeginnend, die auch die Möglichkeit zur Wiederanlaufsteuerung bietet. Der Zeitbereich umfasst 0,05 s - 300 h. Am Ausgang schalten zwei Relaiswechsler, die jeweils bis zu 8 A belastbar sind. Der zweite Relaisausgang kann synchron zum ersten Ausgang schalten oder die Betriebsbereitschaft melden. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil lässt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht insbesondere bei langen Zeitfunktionen das Einschalten des Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schliessen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
