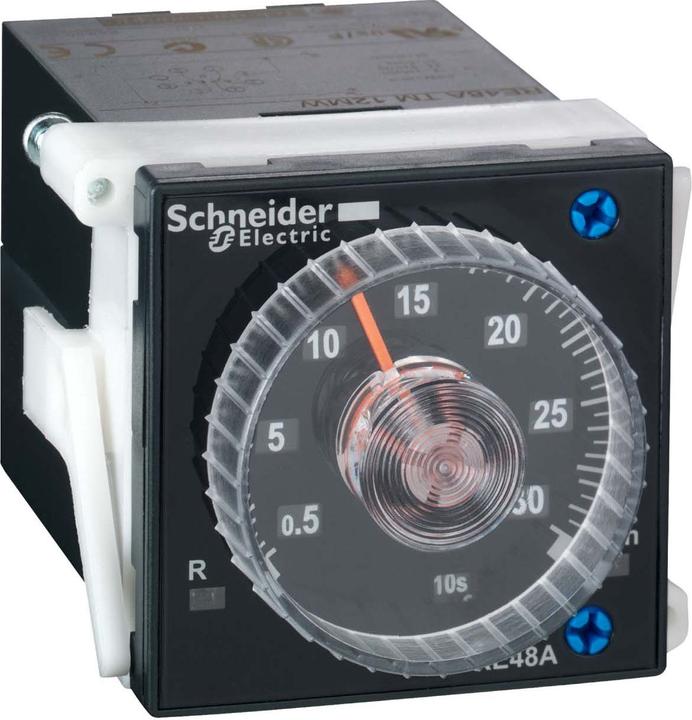

Schneider Electric On delay time relay 0.02s-300h 24-240VAC

Schneider Electric Zeitrelais RE48ATM12MW

Hersteller: Schneider Electric
Bezeichnung: Zeitrelais 0,02s-300h 24-240VAC
Typ: RE48ATM12MW
Ausführung des elektrischen Anschlusses: Schraubanschluss
Funktion ansprechverzögert: ja
Funktion rückfallverzögert: nein
Funktion einschaltwischend: nein
Funktion ausschaltwischend: nein
Funktion Stern/Dreieck: nein
Funktion Impulsformend: nein
Funktion blinkend mit Pause beginnend, Festzeit: nein
Funktion blinkend mit Impuls beginnend, Festzeit: nein
Funktion taktend mit Pause beginnend, variabel: nein
Funktion taktend mit Impuls beginnend, variabel: nein
Mit Stecksockel: ja
Fernbedienung möglich: nein
Geeignet als Fernbedienung: nein
Aufsteckbar auf Schütz: nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24..240 V
Bemessungssteuerspeisespannung Us bei DC: 24..240 V
Spannungsart zur Betätigung: AC/DC
Nennstrom: 5 A
Zeitbereich: 0,02..1088888 s
Anzahl der Ausgänge, verzögert, Wechsler: 2
Ausgänge, umschaltbar verzögert/unverzögert: nein
Mit Halbleiterausgang: nein
Geeignet für Hutschienenmontage: nein
Geeignet für Frontmontage: ja
Breite: 48 mm
Höhe: 48 mm
Tiefe: 80 mm

Dieses Zeitrelais ist für den Fronteinbau in Gehäusen oder Schaltschränken vorgesehen, bei denen Anwender über einen grossen Regler die Zeit jederzeit und einfach einstellen können. Dazu ist ein quadratischer Ausschnitt von 48x48 mm notwendig. Nach dem Einbau wird auf der Rückseite die Verdrahtung an Relaissockel vorgenommen und dieser einfach angesteckt. Somit ist eine einfache Installation und schneller Wechsel ohne Lösen der Verdrahtung möglich. Über 2 LEDs wird der Status angezeigt.

Anzahl Zeitfunktionen: 1
Zeitfunktion ansprechverzögert
Zeitbereich: 0,02 s-300 h
Ausgänge: 2 Relaiswechsler, belastbar jeweils bis 5 A
Betriebsspannung: 24-240 VAC/DC
Anschluss: 8-polige Rundsteckverbinder.
EAN: 3389110649727.
