Schneider Electric on-delay relay - 1 s-100h

Schneider Electric Zeitrelais RE17RHMU

Hersteller: Schneider Electric
Bezeichnung: Zeitrelais 1W 24-240VUC
Typ: RE17RHMU
Ausführung des elektrischen Anschlusses: Schraubanschluss
Komplettgerät mit Sockel: nein
Geeignet für Hutschienenmontage: ja
Geeignet für Frontmontage: ja
Aufsteckbar auf Schütz: nein
Funktion ansprechverzögert: nein
Funktion rückfallverzögert: ja
Funktion einschaltwischend: nein
Funktion ausschaltwischend: nein
Funktion Stern/Dreieck: nein
Funktion Impulsformend: nein
Funktion blinkend mit Pause beginnend, Festzeit: nein
Funktion blinkend mit Impuls beginnend, Festzeit: nein
Funktion taktend mit Pause beginnend, variabel: nein
Funktion taktend mit Impuls beginnend, variabel: nein
Zeitbereich: 0,1..360000 s
Fernbedienung möglich: nein
Geeignet als Fernbedienung: nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24..240 V
Bemessungssteuerspeisespannung Us bei DC: 24 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Ausgänge, unverzögert, Wechsler: 1
Anzahl der Ausgänge, verzögert, Wechsler: 1
Ausgänge, umschaltbar verzögert/unverzögert: nein
Mit Halbleiterausgang: nein
Nennstrom: 8 A
Breite: 17,5 mm
Höhe: 90 mm
Tiefe: 72 mm

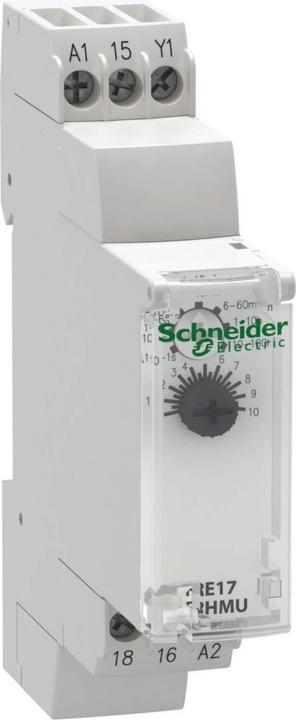

Das Schneider Electric Zeitrelais RE17RHMU ist ein elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen. Es verfügt über die Zeitfunktion einschaltwischend, mit der auch die Summierung von Kontaktunterbrechungen ermöglicht wird. Der Zeitbereich beträgt 0,1 s bis 100 h. Am Ausgang schaltet ein Relaiswechsler, der bis 8 A belastbar ist. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Eine LED zeigt den Status an. Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene. Die Versorgungsspannung beträgt 24 VDC/24-240 VAC.
