FLC Motorleistung: 12 bis 18 A
Nennstrom des Kontakts: 18 A
Kontaktkonfiguration: 3P
Reihe: TeSys
Nennspannung des Kontakts: 690 V AC
Montageart: Direktkontaktor
Serie: LRD2
Kontaktkonfiguration: Normalerweise offen/normally closed Kontakt
Anzahl der Hilfskontakte: 2
Rücksetztyp: Automatisch, manuell
Breite: 45 mm
Betriebstemperaturbereich: -20 bis +60 °C

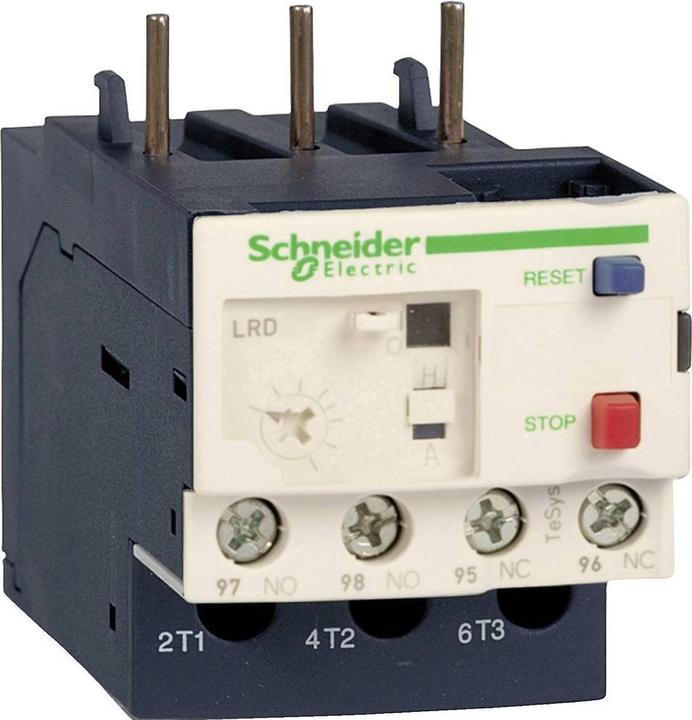

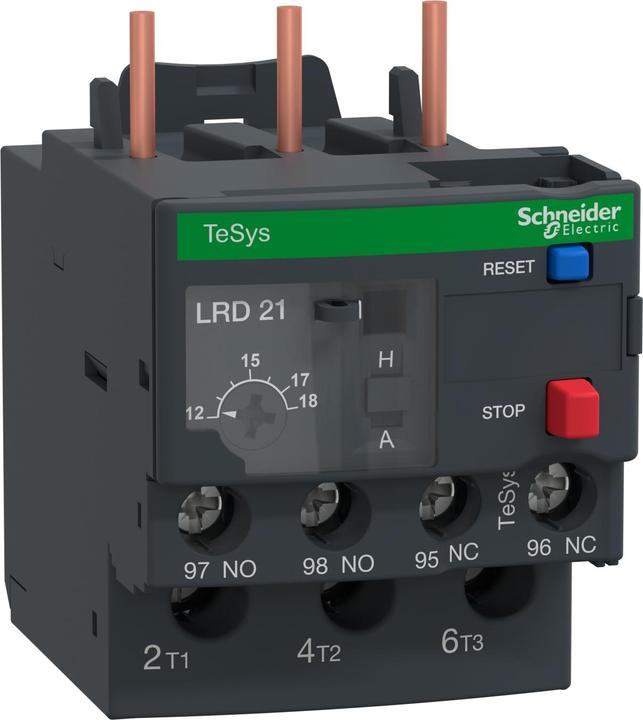

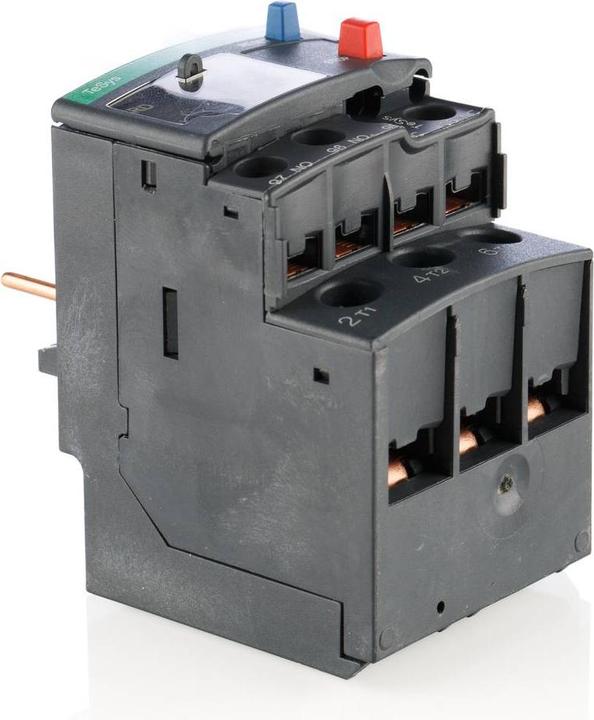

Dies ist ein dreipoliges thermisches Überlastrelais, das zum Schutz von Wechselstromkreisen vor Überlast, Phasenausfall, langen Anlaufzeiten und dauerhaft blockierten Motoren entwickelt wurde. Es verfügt über ein Einstellrad für die Einstellung von einstellbaren Relais, einen Testknopf, einen Stoppknopf, manuelles/automatisches Zurücksetzen und einen Auslösungsanzeiger. Der Deckel ist zur Abdichtung konzipiert und enthält einen normalerweise geschlossenen/normally open Kontakt als Hilfskontakt. Es kann direkt unter dreipoligen Kontaktoren oder unabhängig auf DIN-Schienen montiert werden. Die Isolationsspannung beträgt 600 V, mit einer Durchschlagfestigkeit von 6 kV.
| Eingangsspannung | 690 V |
| Lieferumfang | Motorschutzrelais 12,00-18,00A, 1S+1Ö, Klasse 10 A, Schraubanschluss |
| Ausgangsspannung | 690 V |
| Ausgangsstromtyp | AC |
| Ausgangsstrom | 18 A |
| Relais Typ | Überlastrelais |
| Artikelnummer | 9726796 |
| Hersteller | Schneider Electric |
| Kategorie | Relais |
| Herstellernr. | LRD21 |
| Release-Datum | 24.9.2018 |
| Relais Typ | Überlastrelais |
| Eingangsspannung | 690 V |
| Ausgangsspannung | 690 V |
| Ausgangsstrom | 18 A |
| Ausgangsstromtyp | AC |
| Schaltfunktion | Öffner, Schliesser |
| Anzahl Öffner | 1 x |
| Anzahl Schliesser | 1 x |
| Anzahl Pole | 3 x |
| Hersteller Typ | Lrd21 |
| Smart Home | Nicht kompatibel |
| Ursprungsland | China |
| Herstellerengagement | RE100, SBTi |
| Herstellerkompensation | Der Hersteller Schneider Electric kompensiert seinen Energieverbrauch nach RE100 vollständig. Dies führt zu einer Reduktion der Emissionen bei diesem Produkt. |
| CO₂-Emission | |
| Klimabeitrag |
| Lieferumfang | Motorschutzrelais 12,00-18,00A, 1S+1Ö, Klasse 10 A, Schraubanschluss |
| Länge | 90 mm |
| Breite | 45 mm |
| Höhe | 48 mm |
| Länge | 8.50 cm |
| Breite | 7.40 cm |
| Höhe | 9.60 cm |
| Gewicht | 145 g |
