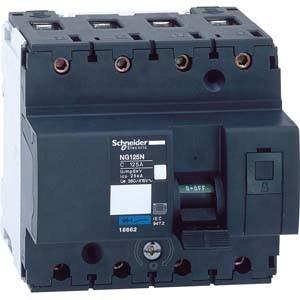

Schneider Electric Leistungsschalter NG125N, 4P, 20A, C- 18651

Schneider Electric Leistungsschalter 18651

Hersteller: Schneider Electric
Bezeichnung: Leistungsschalter 20A C 4p NG125N
Typ: 18651
Einbautiefe: 47 mm
Auslösecharakteristik: C
Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 4
Bemessungsstrom: 20 A
Bemessungsspannung: 400 V
Bemessungsisolationsspannung Ui: 690 V
Bemessungsstossspannungsfestigkeit Uimp: 8 kV
Spannungsart: AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 25 kA
Frequenz: 50..60 Hz
Unterputzmontage: nein
Mitschaltender Neutralleiter: ja
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Zusatzeinrichtungen möglich: ja
Breite in Teilungseinheiten: 6
Schutzart (IP): IP20
Umgebungstemperatur während des Betriebs: -30..70 °C
Anschliessbarer Leiterquerschnitt mehrdrähtig: 1..35 mm²
Anschliessbarer Leiterquerschnitt eindrähtig: 1,5..50 mm²
Explosionsgeschützt: nein

Der Schneider Electric Leistungsschalter 18651 ist ein Acti 9 NG125N mit 25 kA (IEC/EN 60947-2). Er ist 3-polig mit einem Nennstrom von 63 A, C-Charakteristik und einer Betriebsspannung (Ue) von 380-415 V AC. Er schützt den Stromkreis gegen Kurzschluss- und Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Eine Testtaste zur Überprüfung des Auslösemechanismus ist vorhanden. Die Einspeisung kann von oben oder unten erfolgen. Es gibt eine Sprungschaltung für verschleissarmes Schalten der Kontakte. Die Technologie der Auslöseeinheit ist thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional) ermöglichen die Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser und Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt die Normen IEC/EN 60947-2 und ist VDE zertifiziert.
