Schneider Electric Kompaktleistungsschalter

Schneider Electric Kompakt-Schutzschalter C63N44V570

Hersteller: Schneider Electric
Bezeichnung: Kompakt-Schutzschalter ComPacT NSX630N
Typ: C63N44V570
Nenn-Dauerstrom Iu: 570 A
Nennspannung: 440 V
Nenn-Kurzschluss-Auslösestrom Icu bei 400 V, 50 Hz: 50 kA
Einstellbereich des Überstromauslösers: 225 bis 570 A
Einstellbereich der kurzzeitverzögerten Kurzschlussauslösung: 337,5 bis 5700 A
Einstellbereich der sofortigen Kurzschlussauslösung: 6900 A
Integrierter Fehlerschutz: Ja
Art der Verbindung Hauptstromkreis: Schraubanschluss
Gerätetyp: Fest eingebautes Gerät
Geeignet für Hutschienenmontage: Nein
Hutschienenmontage optional: Nein
Anzahl der Hilfskontakte als Wechselschalter: 7
Mit Auslösedurchgangsanzeige: Ja
Anzahl der Pole: 4
Position des Anschlusses für den Hauptstromkreis: Vorderseite
Version des Bedienelements: Kippschalter
Komplettgerät mit Schutzeinheit: Ja
Motorantrieb integriert: Nein
Motorantrieb optional: Ja
Schutzart (IP): IP40

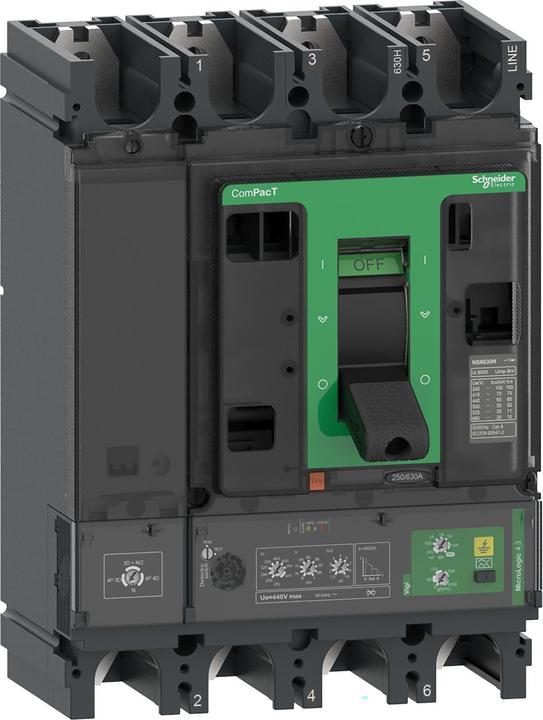

Dieser ComPacT NSX630N ist ein kompletter 4-poliger 3d-Schutzschalter für die feste Montage, der darauf ausgelegt ist, Platz und Unterbrechungskapazität zu optimieren. Er ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Die Unterbrechungskapazität (Icu) beträgt 50 kA rms bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 440 VAC 50/60 Hz. Dieses Produkt verfügt über eine MicroLogic 4.3 Vigi elektronische Auslöseeinheit mit einer Nennleistung von 570 A und integrierter einstellbarer Fehlerstromschutz. MicroLogic 4.3 Vigi bietet auch einstellbare Langzeit- und Kurzzeitschutzfunktionen sowie festen Sofortschutz. Diese 4-polige Version (185 mm x 255 mm x 110 mm) kommt mit verschiedenen optionalen Funktionen und Zubehör. Sie entspricht internationalen Standards (IEC 60947), CCC, EAC und maritimen Spezifikationen. ComPacT NSX630N ist Teil der EcoStruxure Power Architektur von Schneider Electric.
