Schneider Electric Kompaktleistungsschalter

Schneider Electric Kompaktleistungsschalter C25H44V100

Hersteller: Schneider Electric

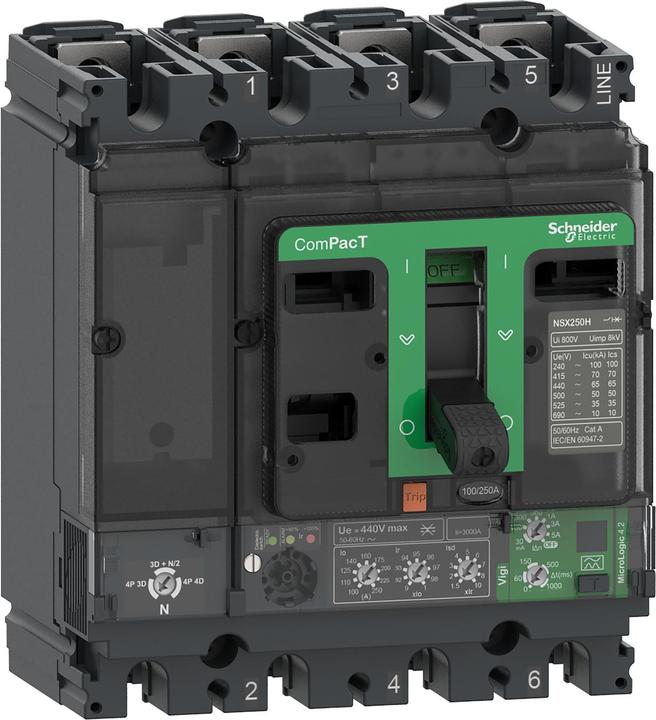

Bezeichnung: Kompaktleistungsschalter ComPacT NSX250H mit Typ: C25H44V100
Bemessungsdauerstrom Iu: 100 A
Bemessungsspannung: 440 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 70 kA
Überlastauslöser Stromeinstellung: 36..100 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 54..1000 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 1500 A
Integrierter Erdschlussschutz: ja
Anschlussart Hauptstromkreis: Schraubanschluss
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: nein
Hutschienenmontage optional: ja
Anzahl der Hilfskontakte als Wechsler: 5
Mit Ausgelöstmelder: ja
Polzahl: 4
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Komplettgerät mit Schutzeinheit: ja
Motorantrieb integriert: nein
Motorantrieb optional: ja
Schutzart (IP): IP40

Schneider Electric Kompaktleistungsschalter C25H44V100: weitere Details
Bei diesem ComPacT NSX250H handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 70 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 440 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 4.2 Vigi mit einer Nennleistung von 100 A und einen integrierten, einstellbaren Differenzstromschutz. MicroLogic 4.2 Vigi bietet ausserdem anpassbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 4-polige Ausführung (140 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX250H ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
