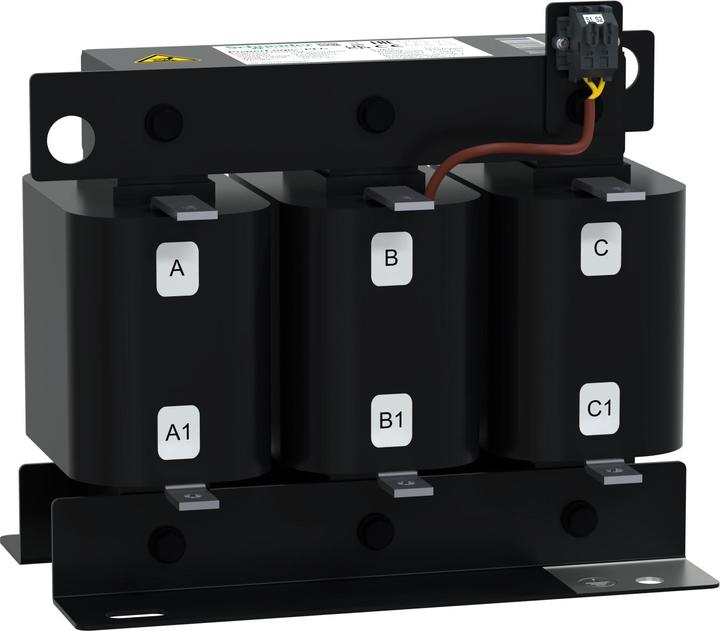

Schneider Electric Filterkreisdrossel, PowerLogic PFC, 12,5kvar, 210Hz, (4,2), 5,7%, 50Hz, 690V LVR05125A69T

PowerLogic PFC Filterkreisdrosseln sind so konzipiert, dass sie den Kondensator schützen, indem sie die Zunahme der im System vorhandenen Oberschwingungen verhindern. Kondensatoren und Drosseln sind im Serienschwingkreis konfiguriert und abgestimmt, sodass die Serienresonanzfrequenz unter der niedrigsten im System vorhandenen Oberschwingungsfrequenz liegt. Diese Drossel ist für eine Ausgangsleistung von 12,5 kvar mit einem Verdrosselungsfaktor von 5,7 % (4,2/210 Hz) bei 690 V Wechselspannung und 50 Hz ausgelegt. Die relative Impedanz beträgt 5,7 %. Dieses Bauteil entspricht der Norm IEC 60068 und erfordert eine zusätzliche Konvektion, das heisst, ein Ventilator muss hinzugefügt werden. Die Abmessungen des Gehäuses betragen 220 mm in der Höhe, 240 mm in der Breite und 160 mm in der Tiefe, bei einem Produktgewicht von 12,5 kg.
