Schneider Electric 3 PHASE CONTROL RELAY RM22-TG - RANGE 18

Schneider Electric Phasenfolgerelais RM22TG20

Hersteller: Schneider Electric
Bezeichnung: Phasenfolgerelais
Typ: RM22TG20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 208..480 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 208..480 V
Spannungsart zur Betätigung: AC
Funktion Phasenfolgeüberwachung: ja
Funktion Phasenausfallerkennung: ja
Funktion Unterspannungserkennung: nein
Funktion Überspannungserkennung: nein
Funktion Asymmetrieerkennung: nein
Spannungsmessbereich: 183..528 V
Anzahl der Kontakte als Wechsler: 2
Breite: 22,5 mm
Höhe: 90 mm
Tiefe: 73 mm

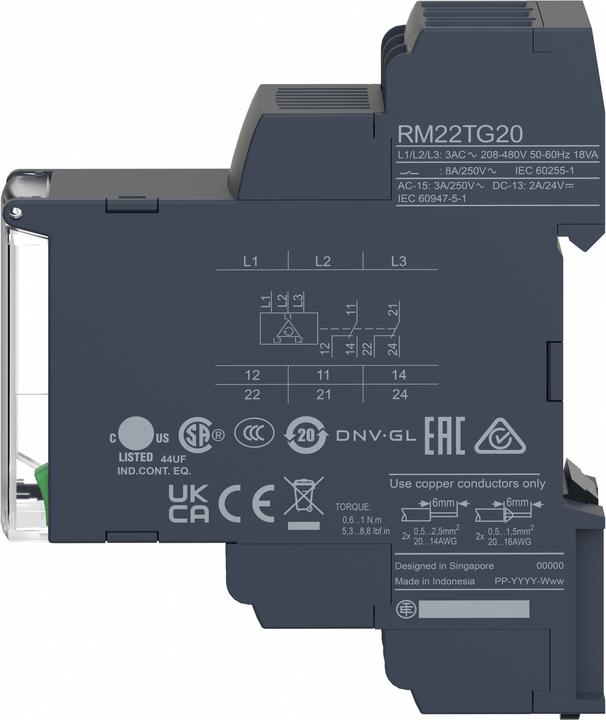

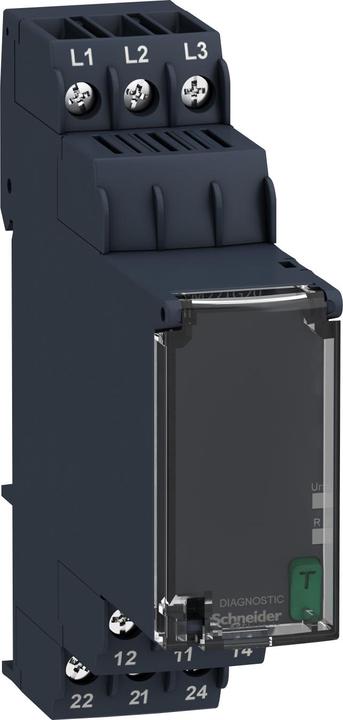

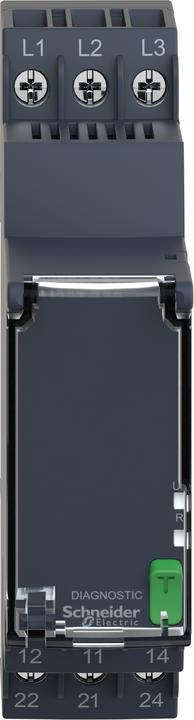

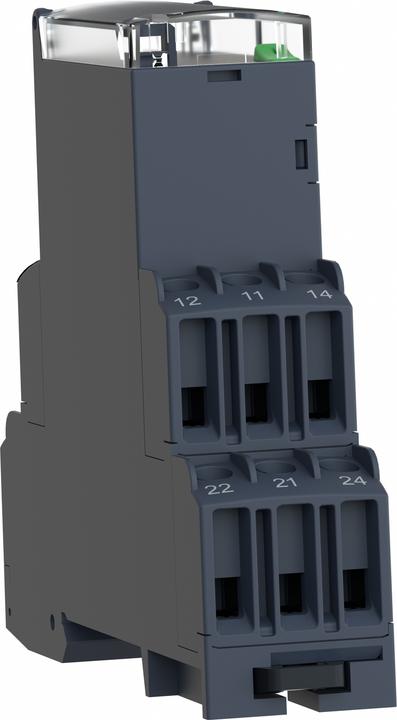

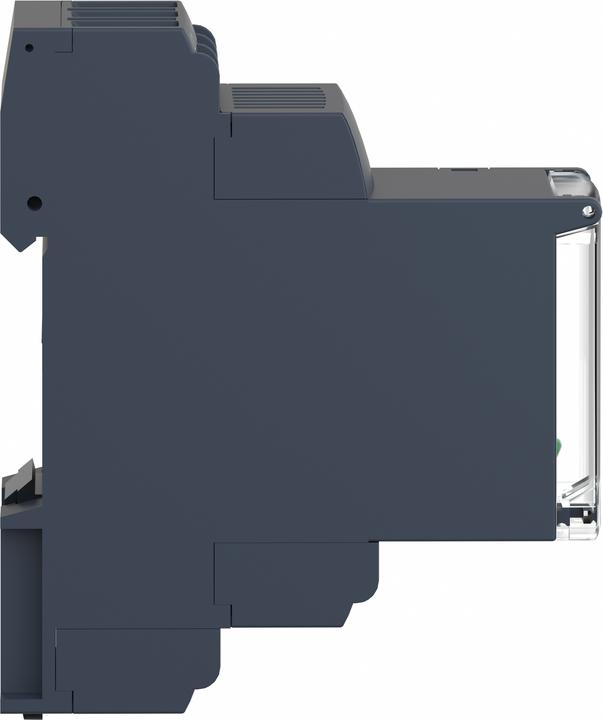

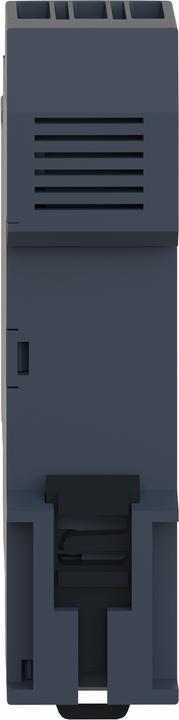

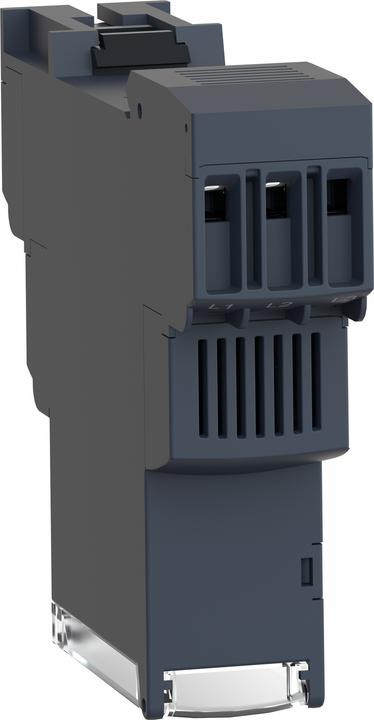

Das Schneider Electric Phasenfolgerelais RM22TG20 ist ein Netzüberwachungsrelais, das Drehstromnetze (208-480 VAC) auf Phasenfolge und Phasenausfall überwacht. Es verfügt über zwei Relaiswechsler, die bis 8 A belastbar sind. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schliessen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Zwei LEDs zeigen den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
