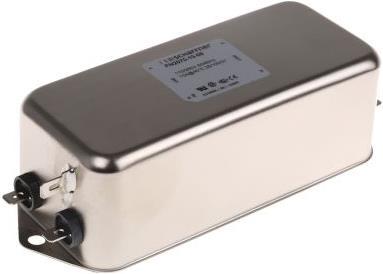

Schaffner EMV Filter FN2070-10

Nennstrom max. = 10A
Betriebsspannung max. = 250 V ac
Montageart = Gehäusemontage
Anschlussart = Lötleiste
Anzahl der Stufen = Zweistufig
Betriebsfrequenz = 400Hz
Länge = 57,5mm
Tiefe = 156mm
Höhe = 45,4mm
Abmessungen = 57,5 x 156 x 45,4mm
Betriebstemperatur min. = -25°C
Betriebstemperatur max. = +100°C
Widerstand = 220kΩ

UL-Zulassung, CSA, VDE. Die FN2070-Serie von Schaffner-Filtern ist auch als einstufige Filter (FN2020-Serie) erhältlich. Die zweistufigen Filter der FN2070-Serie sind für eine einfache und schnelle Chassis-Montage konzipiert. Alle Filter bieten eine hohe dämpfende Leistung bei linearen Störungen, basierend auf Drosseln mit hoher Sättigungsfestigkeit und hervorragender thermischer Leistung. Sie sind in einer Vielzahl von Anwendungen einsetzbar, wie z.B. in elektrischen und elektronischen Geräten, Gebäudeautomation, Industrieanlagen, Maschinen, medizinischen Geräten und verschiedenen Anwendungen mit hoher Störanfälligkeit, die eine gute Filterleistung erfordern. Zweidrahtfilter für die Chassis-Montage in Aluminiumgehäusen. Die Bauteilwerte verbessern die Leistung im Common-Mode- und Push-Pull-Betrieb, insbesondere bei hohen Frequenzen. Anschluss über 6,35 mm Faston-Stecker. Optionale medizinische Versionen (Typ B) und Sicherheitsversionen (A) verfügbar.
