Saleae Logic Pro 8 USB Logic Analyzer

Logic von Saleae sind kleine, feine Logikanalysatoren, die dem Embedded-Entwickler beim Aufspüren von Fehlern behilflich sind. Der grösste Pluspunkt des kleinen Tools ist die einfache Handhabung: per USB verbinden, Software starten, ein paar grundlegende Einstellungen - los geht's!

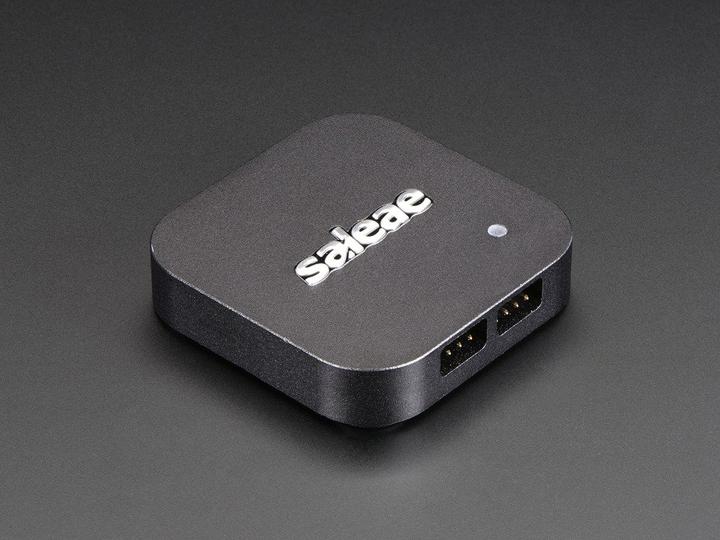

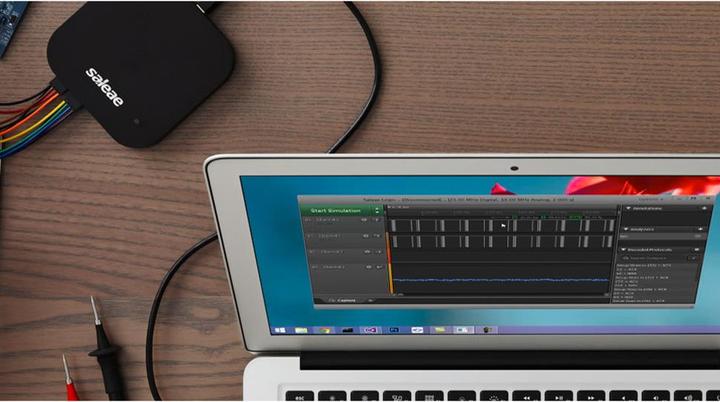

Bisher hatten Logikanalysatoren den Ruf, kompliziert und sperrig zu sein. Saleae Logic zeigt, dass es anders geht. Statt unübersichtlichem Drahtverhau und voluminösen Kisten bieten die kleinen Analyzer ein optisch ansprechendes Gehäuse aus hochwertigen Materialien mit gerade genug Platz für die beiden Steckverbinder (Mini-USB und 18-poliger Signalanschluss).

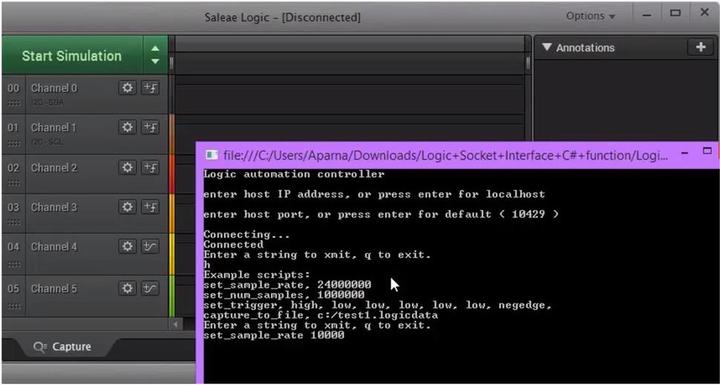

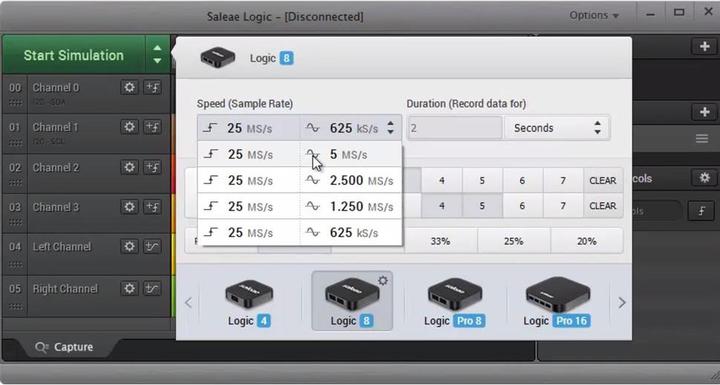

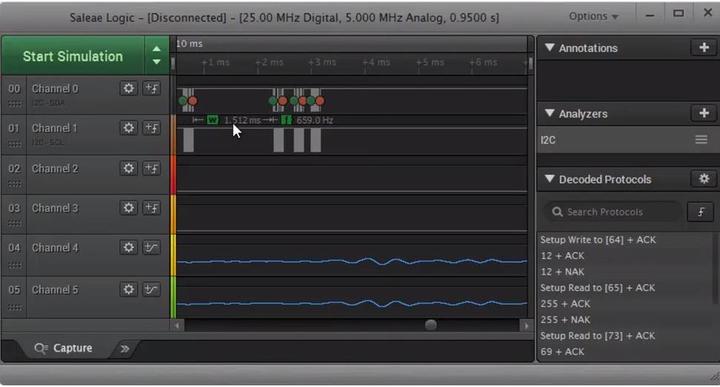

Die Software ist mit Windows (XP, Vista (32/64Bit), 7 (32/64Bit), 8 (32/64Bit), 10 (32/64Bit), Mac (Tiger, Leopard) sowie Linux (32/64Bit) kompatibel.

Technische Details:

Digital/Analog-Eingänge: 8
Anschluss: USB 3.0

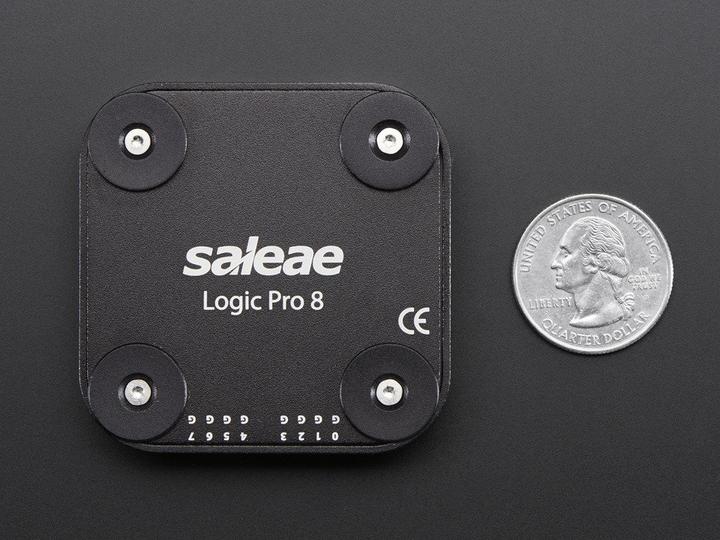

Grösse: 53 x 53 x 12 mm
Gewicht: 60 g

Digital:
Sample Rate (max): 500 MS/s
Schnellster digitaler Signal: 100 MHz
Sample Depth: 10+ Billion
Unterstützte Logikpegel: 1.2V - 5.5V
Funktioniert mit RS-232, 422/3, 485: ja
Schwellenspannungen: wählbar 0.6V / 0.9V / 1.65V

Analog:
Sample Rate (max): 50 MS/s
Bandbreite (-3dB): 5 MHz
Anzahl der Bits: 12
Eingangsspannungsbereich: -10V bis 10V.
