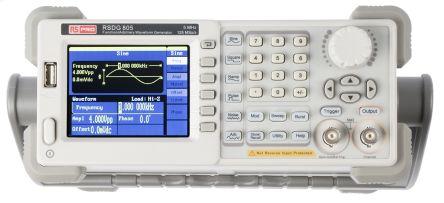

RS PRO Waveform generator 5MHz,1 channel

Frequenz max = 5 MHz
Frequenz min = 0 MHz
Frequenz max (Dreiecksanstieg) = 300 kHz
Frequenz min (Dreiecksanstieg) = 1 µHz
Abtastfrequenz max = 125 Msps
Auflösung = 1 μHz
Pulsbreite min = 50 ns
Beliebige Wellenform = Ja
Anstiegszeit / Abfallzeit = 1,6 ks

Schnellstartanleitung, CD (einschliesslich EasyWave-Computersoftware), Netzkabel, USB-Kabel. Die Funktions-/beliebigen Signalgeber der RSDG800-Serie von RS Pro geben Sinus-, Rechteck-, Rampen-, Puls-, Rausch- und beliebige Wellenformfunktionen aus. Die RSDG800-Modelle werden von der EasyPulse-Technologie angetrieben, die ein geringes Jitter und schnelle Anstiegs-/Abfallzeiten erzeugt, die nicht von der Frequenz beeinflusst werden, selbst bei niedrigen Tastverhältnis-Einstellungen. Der Vorteil ist, dass der Bediener eine grosse Auswahl an Pulsbreiten und Übergangszeiten hat. Dies führt zu einem vielseitigeren Generator als bei ähnlichen DDS-Designs.

Merkmale und Vorteile:

• DDS-Technologie
• Einzelausgang
• Abtastrate von 125 MSa/s
• 14-Bit vertikale Auflösung
• 5 Arten von Standardausgangswellenformen
• 46 integrierte beliebige Signale
• Vollständiger Satz von Modulationsfunktionen: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst
• Ein-/Ausgänge: Wellenformausgang, synchroner Wellenformausgang, externer Trigger-Eingang
• Standard-Schnittstelle: USB-Gerät, USB-Host
• Mit leistungsstarker Software zur Verarbeitung beliebiger Wellenformen geliefert
• Unterstützung für Fernsteuerung

Abmessungen: 229 x 105 x 281 mm
Gewicht: 3,4 kg

Anwendungsbereiche:

• Simulation analoger Sensoren
• Umweltsignale
• Funktionstest von Schaltungen
• IC-Test
• Forschung und Entwicklung
• Schulung.
