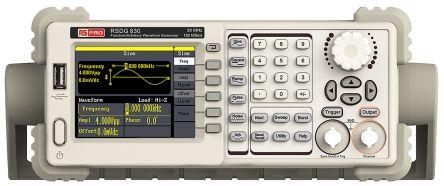

Rs Pro Waveform generator 30MHz,1 channel

Frequenz max = 30 MHz
Frequenz min = 0 MHz
Frequenz max. Dreieck-Rampenform = 300 kHz
Frequenz min. Dreieck-Rampenform = 1 µHz
Auflösung = 1 µHz
Pulsbreite min = 50 ns
Arbitrary waveform = Ja
Länge = 229 mm

Schnellstartanleitung, CD (einschliesslich EasyWave-Computersoftware), Netzkabel, USB-Kabel. Die Funktion-/Arbitrary-Signal-Generatoren der RS Pro RSDG800-Serie geben Sinus-, Rechteck-, Rampen-, Puls-, Rausch- und Arbiträrwellenformen aus. Die RSDG800-Modelle werden von der EasyPulse-Technologie angetrieben, die eine geringe Jitter und schnelle Anstiegs-/Abfallzeiten erzeugt, die nicht von der Frequenz beeinflusst werden, selbst bei niedrigen Tastverhältnis-Einstellungen. Der Vorteil ist, dass der Bediener eine breite Palette von Pulsbreiten und Übergangszeiten hat. Dies führt zu einem vielseitigeren Generator als bei ähnlichen DDS-Designs.

Merkmale und Vorteile:

• DDS-Technologie
• Einzelkanalausgang
• 125 MSa/s Abtastrate
• 14 Bit vertikale Auflösung
• 5 Arten von Standardausgangswellenformen
• 46 integrierte Arbiträrsignale
• Vollständiges Set an Modulationsfunktionen: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst
• Ein-/Ausgabe: Wellenformausgang, synchroner Wellenformausgang, externer Trigger-Eingang
• Standard-Schnittstelle: USB-Gerät, USB-Host
• Geliefert mit leistungsstarker Arbiträrverarbeitungssoftware
• Unterstützung für Fernsteuerung

Abmessungen: 229 x 105 x 281 mm
Gewicht: 3,4 kg

Anwendungsbereiche:

• Analoge Sensorsimulation
• Umweltsignale
• Schaltungsfunktionstest
• IC-Test
• Forschung und Entwicklung
• Schulung.
