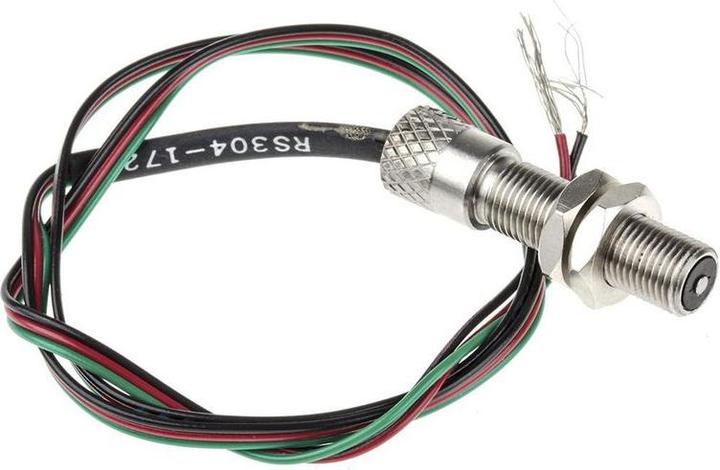

Rs Pro Magnetischer Aufnehmer

Gehäuseausführung = Zylinderförmig
Ausgangstyp = Digital
Erfassungsbereich = 2,5 mm
Anschlusstyp = Drahtanschluss
Gewindegröße = 1/4-40 UNS-2A
Versorgungsspannung = 5 → 15 V dc
Gehäusematerial = Edelstahl
Länge = 28.6mm

Nicht mit Verpolschutz ausgestattet. Jede vorübergehende Umkehrung der Versorgungsspannung zerstört das Gerät. Digitaler magnetischer Messwertgeber. Eine ;quot;aktive ;quot; Version des Standardtyps (Bestellnummer ; 304-166 304-166 ), jedoch einschließlich eines IC, um einen Digitalausgang bereitzustellen, der kompatibel mit den meisten Logiksystemen ist Erfordert eine Umfangsgeschwindigkeit von mehr als 250 mm pro Sekunde für den Betrieb Anstiegs- und Abfallzeiten und Amplitude der Ausgangsimpulsbreite sind unabhängig von den Eigenschaften und von der Geschwindigkeit der Unterbrechung Ausgangskenndaten: Mit keiner sich vor das Polteil bewegenden Unterbrechung liegt die Ausgangsspannung unter 0,15 V. Für jede das Polteil passierende Unterbrechung wird ein positiver Impuls erzeugt. Zur Berechnung der Ausgangsimpulsamplitude für verschiedene Lasten kann folgende Beziehung verwendet werden:. V ;sub>O ;/sub> = V ;sub>S ;/sub> x R ;sub>L ;/sub> / (R ;sub>L ;/sub> + 5000) wobei V ;sub>O ;/sub> = Amplitude des Ausgangsimpulses (Volt) V ;sub>S ;/sub> = Versorgungsspannung (Volt, DC) R ;sub>L ;/sub> = Lastimpedanz (Ohm) 5000 = ungefähre Ausgangsimpedanz (Ohm).
