Rohde & Schwarz Advanced Analysis option HOC151

Zubehör Typ: Erweiterte Analyse
Geeignet für den Einsatz mit: Netzanalysator HMC8015

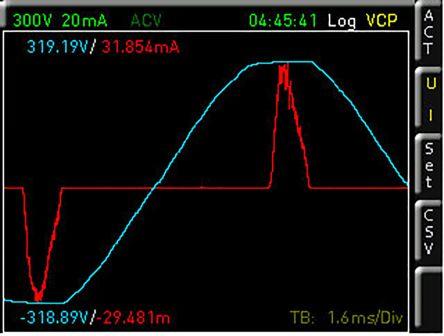

Netzanalysator-Software R;S HVC151, HVC152, HVC153. Die erweiterte Analyseoption HOC151 (Best.-Nr. 144-8202) ergänzt die Messgrössen der Basiseinheit, indem auch Spitzenwerte für Spannung, Strom und Leistung angezeigt werden. Diese werden nahtlos bei der vollen Abtastrate von 500 kS/s erfasst. Oberwellen des Spektrumanalysators werden als Balkenanzeige oder Tabellenansicht dargestellt. Spannung, Strom und die Anzeige einer Eingangssignalperiode über die Zeit werden grafisch angezeigt. Es gibt eine Speicherfunktion für Spitzenwerte.

Die erweiterte E/A-Option HOC152 (Best.-Nr. 144-8203) ermöglicht es, eine zum Strom proportionale Spannung von 100 mV, 1 V oder 4 V (voller Skalenausschlag) auf den Sensoreingang anzuwenden (4-mm-Sicherheitssteckverbinder), um den Leistungsmessbereich erheblich zu erweitern. Strommessspitzen, Stromwandler und Shunts können mit dem Eingang verbunden werden. Der Gradient (z. B. mV/A) kann einzeln eingestellt werden. Die Sensoreingangsfunktion für Strommessspitze oder Shunt kann aktiviert werden. Es gibt eine Grenzwertprüfung mit Anzeige von "Bestanden/Nicht Bestanden" für bis zu 6 Grenzwerte, wählbar aus 14 Messwerten (z. B. U, I, P, S, Q, F).

Die Konformitätsprüfungsoption HOC153 (Best.-Nr. 144-8204) umfasst Assistenten für die Normen IEC 62301 (Standby), EN 50564 (erweiterter Standby) und EN 61000-3-2 (Stromoberwellen für EMV, CE-Zulassung), womit sie für autonome Messungen ohne PC geeignet ist. Die Ergebnisse werden in einer Tabelle auf dem Bildschirm angezeigt und können auf einem USB-Flash-Laufwerk im HTML-Format gespeichert werden. Konformitätsprüfung für wichtige Normen zu Standby und Oberwellen: IEC 62301 (Standby-Norm), EN 50564 (Norm zu erweitertem Standby), EN 61000-3-2 (Stromoberwellen für EMV, CE-Zulassung).
