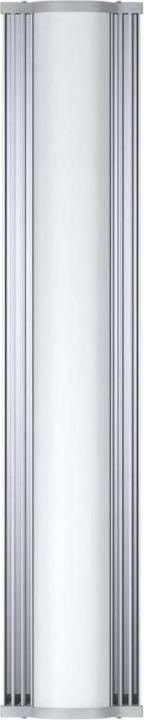

RF-Elements AS-3-17HV - Array-Sektor-Antenne 3 GHz, 17 dBi

AS-3-17HV - Array-Sektor-Antenne 3 GHz, 17 dBi

Die RF elements® 3 GHz Array-Sektor-Antennen sind für eine hohe Leistung im Bereich 3400-3800 MHz (LTE-Bänder 42, 43) optimiert. Sie bieten eine hervorragende HF-Leistung, die Möglichkeit der Kollokation, eine einfache Installation und Kosteneffizienz. Der Gewinn der 3 GHz Array-Sektor-Antenne ist in beiden Polarisationen stabil und bietet eine zuverlässige Leistung.

Die Nebenkeulen der Array-Sektor-Antennen werden mit BackShield™ unterdrückt, einer patentierten, frequenzselektiven Oberfläche von RF elements, die Nebenkeulen dämpft und in den Antennenkörper integriert ist. Die Antenne ist leicht und besteht aus hochwertigen, korrosionsbeständigen Materialien für eine lange Lebensdauer.

Physikalisch

Antennenanschluss: 2x RP-SMA auf integrierten Semi-Flex-Pigtails
Antennen-Typ: Patch-Array-Sektor
Materialien: UV-beständiger ABS-Kunststoff, Aluminiumlegierung, rostfreier Stahl
Umgebungsbedingungen: IP55
Temperatur: -35°C bis +60°C
Windbeständigkeit: 160 km/h
Windlast: 217/65 N - Front/Seite bei 160 km/h
Effektive projizierte Fläche: 1782/543 cm² - Front/Seite
Elektrischer Neigungswinkel: 2°

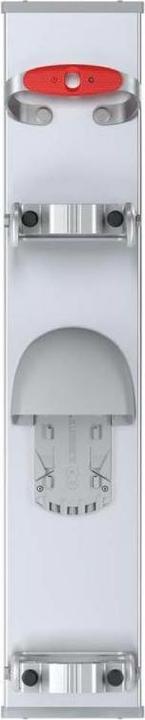

Mastbefestigungsdurchmesser: 40-80 mm, empfohlen so nah wie möglich an 80 mm
Gewicht: 3,9 kg
Abmessungen Verpackung: 834 x 167 x 130 mm

Leistung

Frequenzbereich: 3,4 - 3,8 GHz
Verstärkung: 17,4 dBi
Polarisation: Dual linear H + V
Azimutale Abstrahlbreite -3 dB: H 91°/V 83°
Elevationsstrahlbreite -3 dB: H 6°/V 6°
Azimutale Strahlenbreite -6 dB: H 118°/V 118°
Breite des Elevationsstrahls -6 dB: H 9°/V 9°
Vor-Rück-Verhältnis (min.): 30 dB
Strahlwirkungsgrad: 87 %
Kreuzpol-Isolation: H 30 dB/V 30 dB
Impedanz: 50 Ohm
VSWR max.: 1,6
VSWR typisch: 1,3
Isolierung zwischen den Anschlüssen: 30 dB

Kompatible Wireless-Plattformen

Ubiquiti Networks™: Rocket M3, Rocket M365.
