RF-Elements AH60-TP - Asymmetrische 60°-Strahlantenne

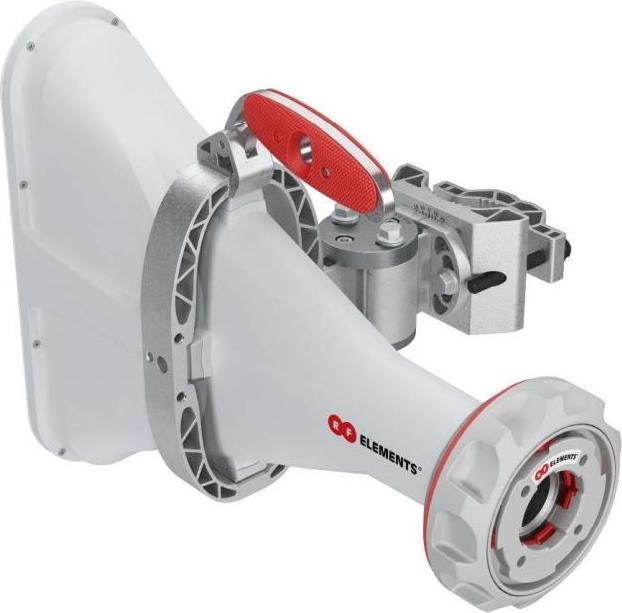

AH60-TP - 60° asymmetrische Hornantenne

Die asymmetrische 60°-Horn-TP-Antenne vereint das Beste aus beiden Welten - den hohen Gewinn einer traditionellen Sektorantenne und die Nebenkeulenfreiheit eines Horns. Ihr Strahlungsdiagramm ist breit in der Azimutal- und schmal in der Elevationsebene, was die Möglichkeiten der Abdeckungsplanung erheblich verbessert. Die asymmetrische 60°-Horn-TP-Antenne bietet dank der hohen Stabilität von Gewinn und Strahlungsdiagramm im gesamten Betriebsbereich eine unübertroffene Strahlungsleistung. Die hervorragende Leistung begünstigt die asymmetrische 60°-Horn-TP-Antenne für AP-Cluster mit hoher Dichte, in dicht besiedelten Gebieten und an dichten Kollokationsstandorten. Die AH60-TP verfügt über den revolutionären TwistPort™-Anschluss von RF Elements, einen zum Patent angemeldeten Twist-and-Lock-Waveguide-Port. Die asymmetrische 60° Horn TP-Antenne unterstützt eine breite Palette von Mainstream-Funkgeräten von Drittanbietern mit dem TPA TwistPort™-Adapter von RF Elements. Die AH60-TP verfügt über eine völlig neue mechanische Struktur mit einem massiven Aluminiumring und einer Montagehalterung. Die Edelstahl-Hardware ist mit einer schwarzen Beschichtung versehen, die ein Festfressen der Hardware verhindert.

Technische Daten

Antennenanschluss: TwistPort™ - Schnellverschluss-Hohlleiteranschluss
Antennentyp: Horn
Materialien: UV-beständiger ABS-Kunststoff, Polycarbonat, HDPE, Aluminium, rostfreier Stahl
Umgebungsbedingungen: IP55
Mastdurchmesser: 40-80 mm, empfohlen so nah wie möglich an 80 mm
Temperatur: -35°C bis +60°C
Windbeständigkeit: 160 km/h
Windlast: 38/90 N - Front/Seite bei 160 km/h
Effektive projizierte Fläche: 311/741 cm² - Vorderseite/Seite
Mechanische Einstellung: ± 20° Elevation, ± 20° Azimut
Gewicht: 4,7 kg
Abmessungen (Verkaufskarton): 540 x 365 x 160 mm.
