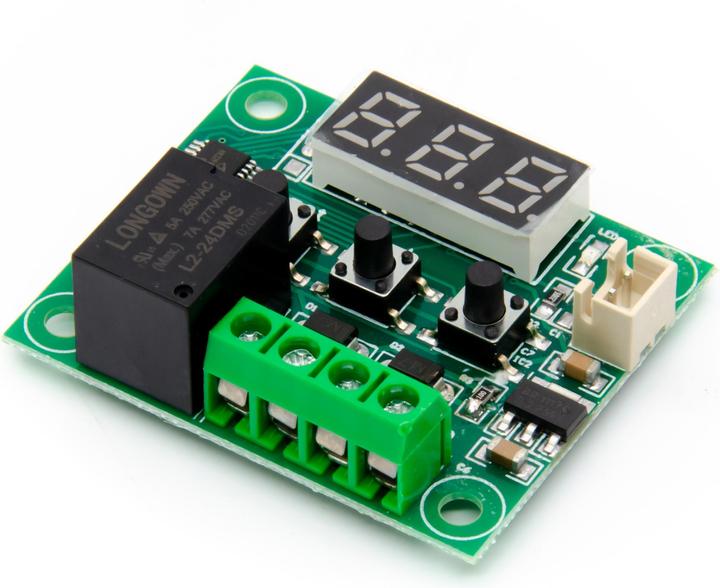

Purecrea W1209 24V Temperaturregler mit Relais Schaltung

Das W1209 Modul verfügt über einen Temperatursensor und eine Relais-Schaltung. Damit lässt sich ganz einfach ein System zur Temperaturkontrolle bauen, zum Beispiel für eine 3D-Druckkammer. Mit den drei Tasten set, +, - lässt sich eine Zieltemperatur einstellen, bei der das Relais schaltet. Dies kann beispielsweise zum Einschalten eines Lüfters oder Heizgeräts verwendet werden.

Achtung: Auf dem Board steht 12V, aber das Relais schaltet nur, wenn es mit 24V betrieben wird.

Anleitung:
Schliessen Sie den Temperatursensor, die 24V Betriebsspannung (Klemme +12V und GND) und Ihren gewünschten Verbraucher (Klemme K0 und K1) am PCB an.

Nach kurzem Drücken der SET-Taste blinkt die Anzeige. Mit den + und – Tasten kann nun die Zieltemperatur eingestellt werden.

Wenn die SET-Taste länger als 3 Sekunden gedrückt wird, wird das P-Menü aufgerufen. Hier können verschiedene Parameter festgelegt werden, hauptsächlich wird aber Option P0 eingestellt, wo man zwischen Modus H und C wählt. Im Modus C schaltet das Relais, wenn die Zieltemperatur überschritten wird. Im Modus H schaltet es, wenn sie unterschritten wird.

Bestätigen Sie die ausgewählte Zieltemperatur und die P-Einstellungen mit erneutem Drücken der SET-Taste.

Das Modul zeigt jetzt die gemessene Temperatur in Echtzeit an und schaltet je nach P0-Wert das Relais, wenn diese die Zieltemperatur erreicht.

Mögliche Fehlercodes: LLL = Der Temperatursensor ist nicht korrekt verbunden. HHH = Die gemessene Temperatur ist ausserhalb des Messbereichs (-50-110°C).

Technische Details:
Spannung: 24V
Relais: max 5A bei 24V
Temperaturbereich: -50-110°C
Toleranz: 0.1°C
Aktualisierungsrate: 0.5s
Befestigungslöcher: Ø3.6mm
Länge Temperatursensor: 30cm
Abmessungen: 40 x 48 x 16mm
Gewicht: 20g

Lieferumfang:

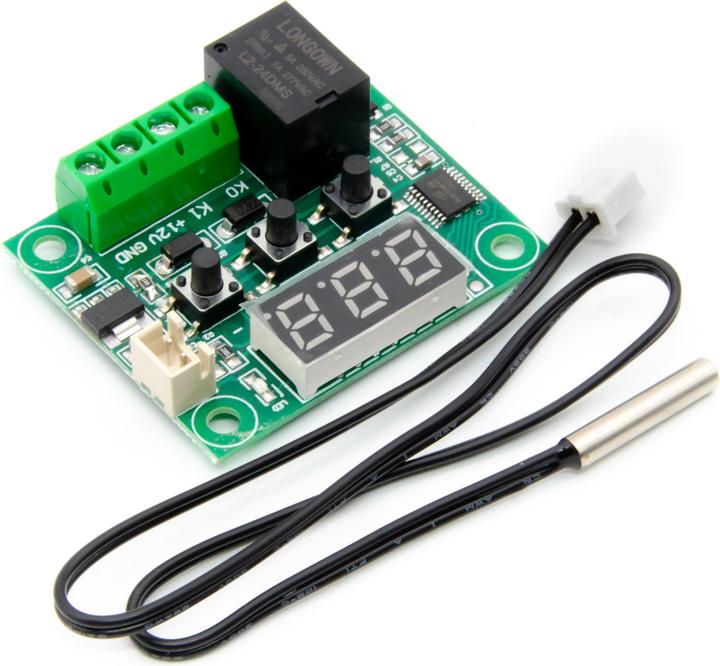

1x W1209 24V Temperaturregler mit Relais-Schaltung
1x Temperatursensor 30cm.
