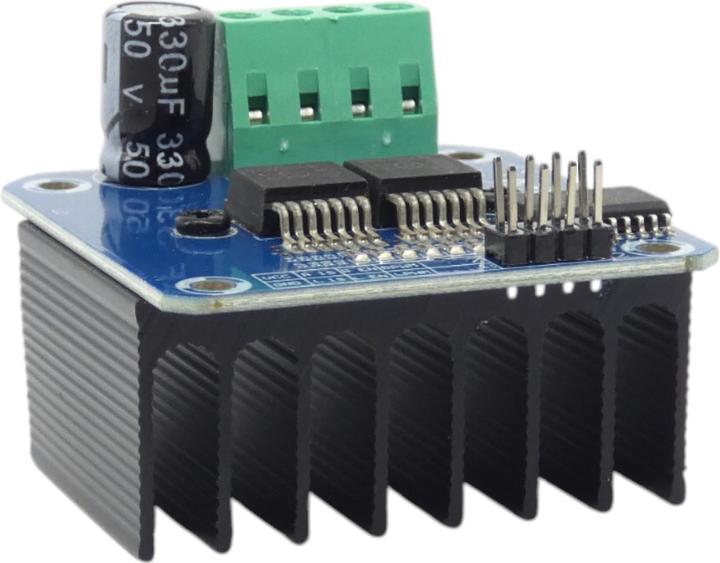

Purecrea Double BTS7960 43A Motor Treiber H-Brücke

Mit dem Double BTS7960 Motor Treiber H-Brücke steht Ihnen ein leistungsstarkes Modul zur Verfügung, das speziell für Hochstromanwendungen bis 43 Ampere entwickelt wurde. Ausgestattet mit Infineon BTS7960 Chips, bietet es eine robuste H-Brücken-Funktionalität für Motorsteuerungen. Das Modul ist durch eine effektive Isolation des Mikrocontrollers und des Motorfahrers besonders sicher und zuverlässig. Zusätzlich sorgt die integrierte thermische Überstromschutzfunktion für maximale Sicherheit. Es lässt sich mit minimalem Aufwand in Ihre Projekte integrieren und überzeugt durch eine intuitive Bedienung. Dank der Fähigkeit, die Richtung und Geschwindigkeit des Motors präzise zu steuern, eignet sich dieses Modul ideal für diverse Robotik- und Automatisierungsanwendungen.

Eigenschaften:
Das Modul verwendet zwei BTS7960 Chips, die eine maximale Stromstärke von 43 Ampere unterstützen.
Die Steuerung erfolgt über eine effektive Isolation zwischen Mikrocontroller und Motorfahrer, was die Sicherheit des Systems erhöht.
Eine On-Board-5-V-Power-Anzeige informiert über die Betriebsbereitschaft.
Das Modul bietet die Möglichkeit, Kühlkörper für zusätzliche Kühlung anzulöten.
Die Spannung des Motorantriebs-Ausgangs wird direkt angezeigt.
Mit nur vier Verbindungen (GND, 5 V, PWM1, PWM2) ist die Integration besonders einfach.
Es unterstützt PWM-Signale mit Frequenzen von bis zu 25 kHz, was präzise Steuerung ermöglicht.
Der Betrieb ist bei einer Versorgungsspannung zwischen 5,5 V und 27 V möglich.

Technische Daten:
Hersteller: purecrea
Chip: BTS7960
Maximalstrom kurzzeitig: bis zu 43 A
Dauerstrom: 20-30 A
PWM-Frequenz: 2x PWM bis zu 25 kHz
Betriebsspannung: 5,5 V bis 27 V
Kühlung: Alurippenkühler
Abmessung: 50 x 50 x 40 mm
Gewicht: 54 g

Lieferumfang:
1 x Double BTS7960 43 A Motor Treiber H-Brücke Modul.
