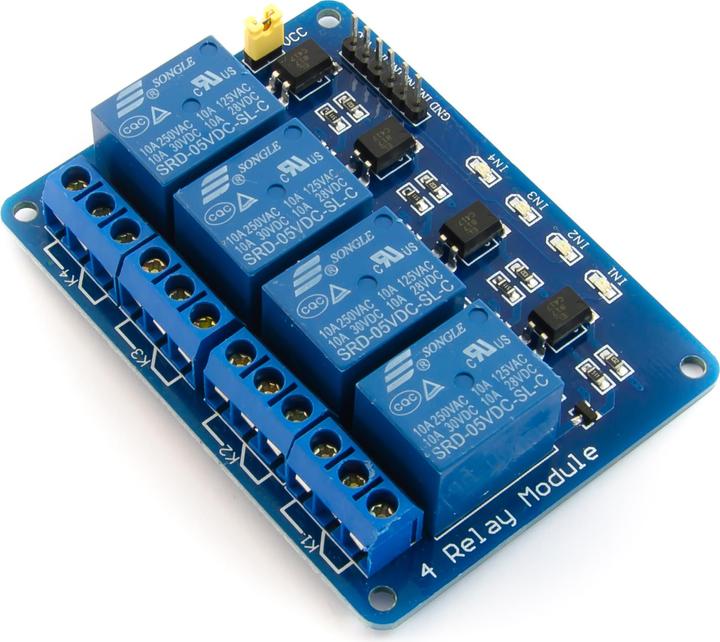

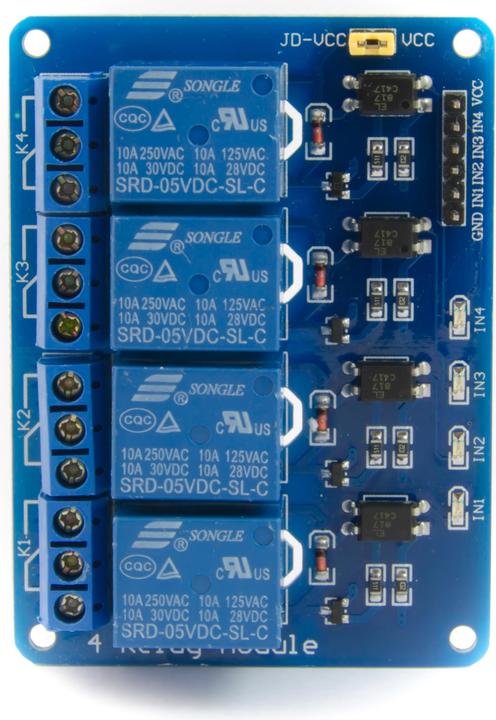

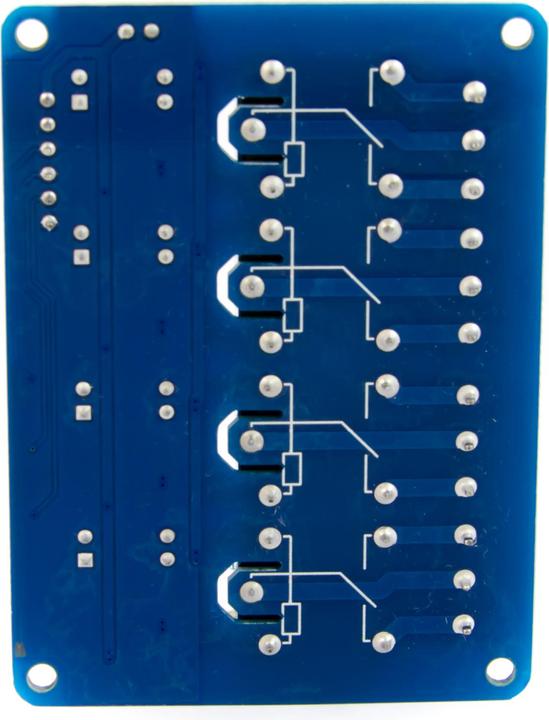

Purecrea 4-Kanal Relais Modul

Mit diesem 4-Kanal Relais Modul kannst du grosse Lasten einfach mit 5V deines Arduino oder Raspberry Pi ansteuern. Die Steuerleitungen des Relais sind auf der Platine auf Header Pins geführt und können somit einfach mit Dupont Kabel mit dem Arduino verbunden werden. Die zu schaltende Last wird über Schraubklemmen angeschlossen. Das Relais Modul kann mit 3.3V oder 5V Mikrocontrollern betrieben werden, somit kannst du es auch für den Raspberry Pi nutzen. Ich habe noch zwei Bilder erstellt, damit du auch siehst, wie es angeschlossen wird.

Aus sicherheitstechnischen Gründen solltest du die Relais nur bis 30V betreiben.

Technische Details:

• Relais Schaltstrom: ca. 4x60mA
• Betriebsspannung: 5V (Logik 3.3 oder 5V)
• 4x Relais (Schaltleistung DC: max. 30V/10A, AC: max. 250V/10A)
• Relais mit 3 Kontakten (Wechselschalter)
• Direkte Ansteuerung mit Mikrocontroller über digitalen Ausgang
• Header Pin für Ansteuerung RM 2.54mm
• 4x je 3 Schraubklemmen für den Anschluss der Last
• 4x Status LED für Anzeige des Relais Status
• 4x Befestigungslöcher 3mm
• Grösse: 76 x 56 x 19mm
• Gewicht: 57g

Lieferumfang:
1x 4-Kanal Relais Modul 5V.
