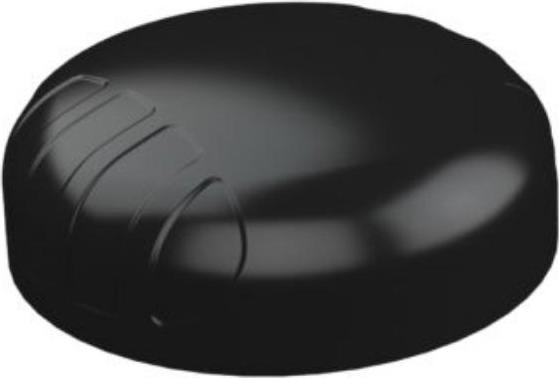

Poynting GPS-1-V2 - Aktive GPS/GLONASS-Antenne

Aktive GPS/GLONASS-Antenne - GPS-0001-V2-01

Die neue V2-Version der GPS-1-Antenne von Poynting bietet eine Antenne mit kleinem Profil für den Einsatz im IoT/M2M- und Transportmarkt, wo eine robuste und genaue Positionierung sowie zeitliche Abstimmung erforderlich sind. Das neue Gehäuse der aktiven GPS-Antenne ermöglicht eine einfache Implementierung mit zahlreichen Montagemöglichkeiten. Das Frequenzband des GPS/GLONASS-Systems beträgt 1575,42/1600 MHz und das System arbeitet bei Temperaturen von bis zu -40 °C.

Elektrische Spezifikationen der GPS/GLONASS-Antenne:

• Frequenzbereich (GPS): 1575,42 MHz/1600 MHz
• Verstärkung (max.): 21 +/- 2 dBi
• VSWR: ≤ 1,5:1
• Gleichspannung: 2,7-3,3 V
• Gleichstrom: 5-15 mA
• Rauschzahl: ≤ 1,5 dB
• Nennimpedanz: 50 Ohm
• Polarisation: RHCP
• Banddämpfungsfilter: 12 dB min. f0+50 MHz, 16 dB min. f0-50 MHz
• Kabel: RTK-031
• Stecker: SMA-Stecker
• Spannung: 2,7 - 3,3 V
• Max. Leistung: 50 W
• Koaxialkabel und Steckertyp: GPS
• Kabellänge: 2 m +/- 5%
• Koaxialkabeltyp: RTK-031
• Steckertyp: SMA (männlich)

* Die Koaxialkabel und -stecker sind werkseitig an der Antenne montiert.

Verpackungsinhalt:

• Antenne: A-GPS-0001-V2-01
• Montagehalterung: Gewindezapfen 20 (bis zu 60 mm Klemmstärke), Oberflächenmontage und Magnethalterung

Mechanische Spezifikationen:

• Produktabmessungen: 99,3 x 36 mm
• Verpackte Abmessungen: 150 x 150 x 120 mm
• Gewicht: 0,312 kg
• Verpackungsgewicht: 0,443 kg
• Radommaterial: PC + ABS (halogenfrei)
• Radomfarbe: Pantone Black
• Montagetyp: Gewindezapfen 20, Stange, Wand, Oberfläche und Magnethalterung

Umweltspezifikationen, Zertifizierungen und Zulassungen:

• Windresistenz: Temperaturbereich (Betrieb): -40 °C bis +80 °C
• Umgebungsbedingungen: Aussen/Innen
• Wassereintrittsschutzverhältnis/Standard: IP 68
• Salznebel: MIL-STD 810F/ASTM B117
• Relative Betriebsfeuchtigkeit: Bis zu 98%
• Lagerfeuchtigkeit: 5% bis 95% - nicht kondensierend
• Lagertemperatur: -40 °C bis +80 °C
• Entflammbarkeitsklasse des Gehäuses: UL 94-HB, ECE-R118.02 zertifiziert.
