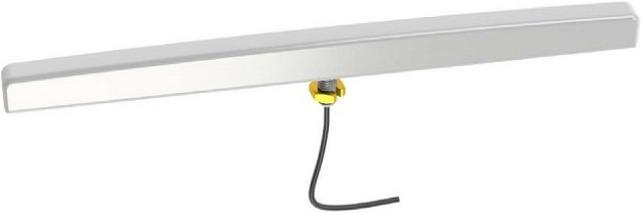

Poynting DASH-1 - Omni-Direktionale Breitband Ultra Low Profile Smart-Metering Antenne (698 - 2700 MHz)

Poynting A-DASH-0001-V1 - Omnidirektionale Breitband Ultra Low Profile Smart Meter Antenne (698 - 2700 MHz)

Die DASH-1 Antenne wurde gezielt für Anforderungen an eine flache Bauweise, wie sie bei Smart Metern vorkommen, entwickelt. Diese omnidirektionale Antenne eignet sich sowohl für den Innen- als auch für den Aussenbereich und wird typischerweise oben oder an der Seite von Smart Meter-Gehäusen montiert. Die DASH-1 Antenne wurde mit Blick auf eine einfache Installation entworfen und deckt die LTE-Frequenzbänder von 690 – 2700 MHz ab. Diese Antenne bietet über das gesamte Frequenzspektrum von 690 - 2700 MHz eine überlegene elektrische Leistung in den LTE-/Mobilfunkbändern.

Eigenschaften:

• Omnidirektionale Antenne
• Breitband - deckt ein weites Frequenzspektrum ab
• Einfache Installation
• Stilvolles, aber robustes Design
• Wetter- und vandalismusresistent

Anwendungsbereiche für M2M und IoT:

• Smarte Versorgungsunternehmen: Smarte Strommessung, Gas- und Wasserzähler
• Smarte Gebäude: Klimakontrolle, Zugangskontrolle, Sicherheit, Bewässerung
• Digitale Beschilderung
• Smarte Umwelt- und Wassersysteme
• Lagerhäuser und Logistiksysteme
• Industrielle Fabrikautomatisierung und M2M-Systeme
• Landwirtschaftliche M2M- und IoT-Anwendungen

Kann mit folgenden IoT-Technologien verwendet werden:

• Zigbee
• Z-Wave
• LoRaWAN
• Sigfox
• Wi-Fi
• Wi-Fi HaLow
• LTE-M/NB-IoT
• Bluetooth

Elektrische Spezifikationen:

• Betriebsfrequenz: 690 - 2700 MHz
• Gewinn (max.): 4 dBi
• VSWR:
• Speiseleistungsaufnahme: 10 W
• Eingangsimpedanz: 50 Ohm (nominell)
• Polarisation: Linear horizontal/vertikal (abhängig von der Installation)
• Kabelverlust: 1 dB/m (bei 900 MHz)
• Kabel: RG 174
• Kabellänge: 1 m
• Anschluss: Rechtwinkliger MCX
• DC-Kurzschluss: Ja

Mechanische Spezifikationen:

• Produktabmessungen (L x B x H): 258 x 34 x 13 mm
• Verpackungsmaterial: Polybeutel
• Verpackte Abmessungen: 265 x 100 x 15 mm
• Gewicht: 60 g
• Verpackungsgewicht: 70 g
• Radom-Material: ABS/PC (halogenfrei)
• Radom-Farbe: Pantone Schwarz oder Cool Gray 1C
• Montage: Selbstklebende Rückseite und M8 x 17 mm Stutzen mit M8 Messingmutter

Umwelt-Spezifikationen:

• Windbeständigkeit: 160 km/h
• Temperaturbereich (Betrieb): -40°C bis...
