Play-Zone IR-LED und IR-Receiver (Photodiode) Set

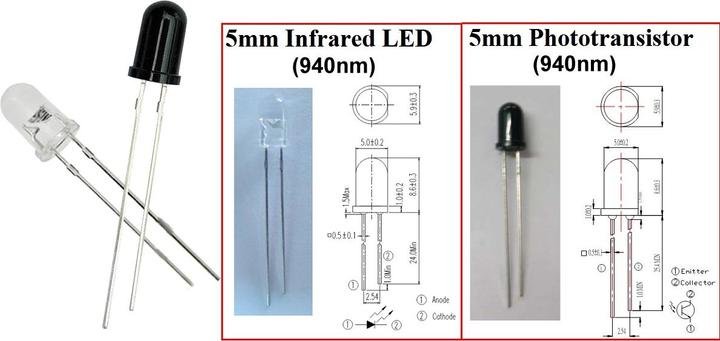

Fernbedienung leicht gemacht. Mit diesem Set aus einer Infrarot-LED (960 nm) sowie einer Photodiode können Sie auf einfachste Art und Weise Ihre Projekte fernsteuern. Die Anwendung ist dabei denkbar einfach. Verbinden Sie die Photodiode (das ist die schwarze) an der Anode (+) mit Ground. Verbinden Sie die Photodiode an der Kathode (-) mit einem Input-Pin Ihres Mikroprozessors. Fügen Sie einen Pull-Up-Widerstand (z. B. 10 k) zwischen Kathode und VCC oder verwenden Sie den internen Pull-Up des Mikroprozessors. Schliessen Sie die IR-LED wie eine normale LED an (z. B. mit einem 330 Ohm Widerstand an 5 V). Der Input-Pin des Mikroprozessors ist auf High. Sobald jetzt die Photodiode ein Signal der IR-LED empfängt, schaltet der Input-Pin auf Low. Die Reichweite beträgt, bei einem perfekten Setup und unter idealen Bedingungen, bis zu 10 Meter. Die LED-Spannung beträgt 1,2 V - 1,3 V.
