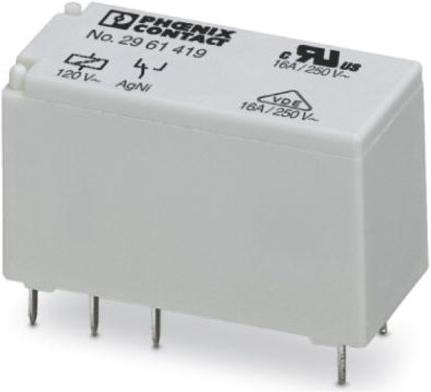

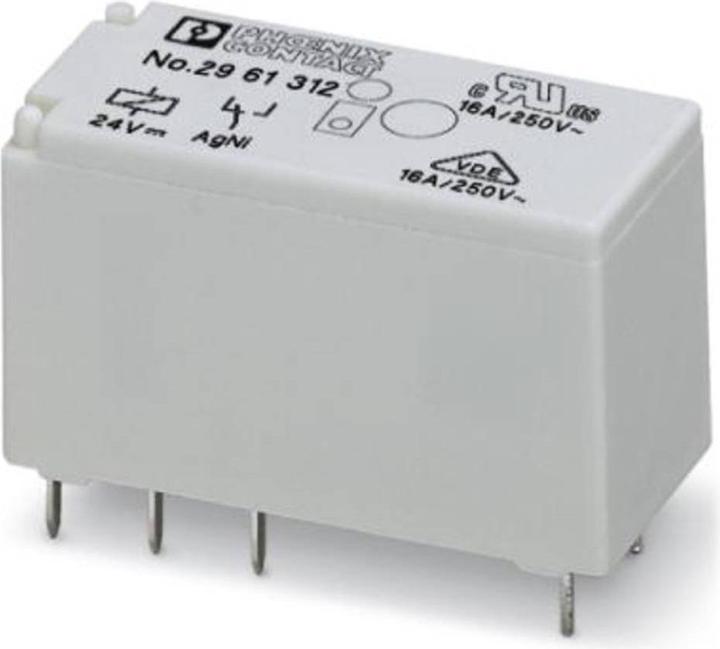

Phoenix Contact Pluggable miniature relays, 1 PDT

Schaltstrom = 1 A
Montage Typ = Leiterplattenmontage
Anschluss Typ = Steckbar
Länge = 12,7 mm
Tiefe = 15,7 mm
Höhe = 29 mm
Abmessungen = 12,7 x 15,7 x 29 mm
Kontaktmaterial = Silberlegierung
Eingangstrom = 5 mA @ 60 Hz, 7 mA @ 50 Hz
Eingangswiderstand = 8100 Ω

Serie PLC-RSC. Ein- und zweipolige Relais und Optokoppler für SPS-Schnittstellen haben das gleiche Profil. Deshalb können die Module in jeder beliebigen Konfiguration mit einem gemeinsamen Brückensystem und dem gleichen Zubehör installiert werden. Über den V8-Adapter werden 8 Relais oder Optokoppler an ein 15-poliges D-SUB-Kabel angeschlossen. Eigenschaften und Vorteile: Relais und Optokoppler für Ein- und Ausgänge mit einsteckbaren Schaltungskomponenten. Vier überbrückende Steckplätze für geringeren Verkabelungsaufwand; Überbrückung von bis zu 80 Modulen ist möglich. Schraubklemmenanschlüsse, LED-Anzeigen und Dioden für Entstörung der Spulen. 250-V-Ausführungen mit einer Nennleistung von 1500 VA. Abmessungen (B x T x H) 6,2 x 80 x 94 mm (einpolig, doppelpolig 14 mm breit). Betriebstemperaturbereich: –40 bis +55 °C. Mechanische Lebensdauer (Relais): 1 x 10^7 Schaltspiele. Umfangreiche Auswahl an Zubehör ebenfalls erhältlich.
