PC Engines APU4D4 Starter Kit - 1 GHz, 4 GB RAM, 4x LAN, Intel i211

PC Engines APU4D4 Starter Kit - 1 GHz, 4 GB RAM, 4x LAN

Diese Board-Version richtet sich an Anwendungen, die 4 LAN-Ports benötigen.

APU4D Updates:

• Minimierung der Leckage von V3A zu V3-Schiene (SD-Karten-Kompatibilität)
• Korrektur der Pinbelegung des USB-Headers J12
• Wechsel des SIM-Schalters zu FXLA2203, FXLA2204 wurde eingestellt
• 10-poliger LPC-Header für zukünftige TPM-Option

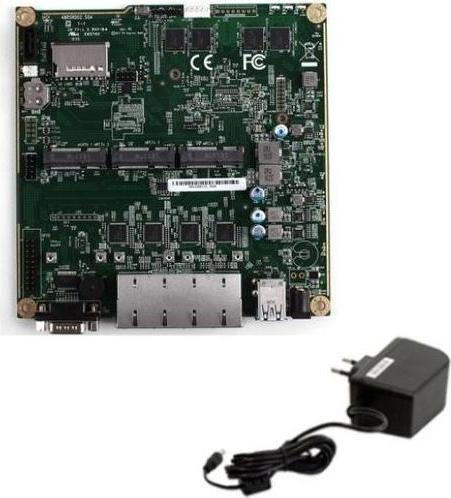

Das Starter Kit umfasst:

• APU4D4 Systemboard
• 12 V, 2 A Netzteil
• CPU: AMD Embedded G-Serie GX-412TC, 1 GHz Quad-Jaguar-Kern mit 64-Bit- und AES-NI-Unterstützung, 32K Daten + 32K Instruktionscache pro Kern, geteilter 2 MB L2-Cache
• DRAM: 4 GB DDR3-1333 DRAM
• Speicher: Boot von SD-Karte (interner SDHCI-Controller), externem USB oder mSATA SSD, 1 SATA + Stromanschluss, mSATA wird mit miniPCI Express geteilt
• 12 V DC, etwa 6 bis 12 W je nach CPU-Last, Anschluss = 2,5 mm, Mitte positiv
• Konnektivität: 4 Gigabit Ethernet-Kanäle (Intel i211 NIC)
• I/O: DB9 serielle Schnittstelle, 2 USB 3.0 extern + 2 USB 2.0 intern, drei LEDs an der Frontplatte, Druckknopf
• Erweiterung: 3 miniPCI Express (J13 USB oder mSATA, mit SIM; J14 nur USB, mit SIM; J15: voll miniPCI Express, aber ohne SIM, vorgesehen für Wi-Fi). GPIO-Header, optionaler I2C-Bus, COM2 (3.3V RXD / TXD)
• Boardgrösse: 6 x 6" (152,4 x 152,4 mm) - gleich wie APU1D, ALIX2D13 und WRAP1E
• Firmware: Coreboot
• Kühlung: Leitende Kühlung vom CPU zum Gehäuse mittels eines 3 mm Aluminium-Wärmeverteilers (im Lieferumfang enthalten).
