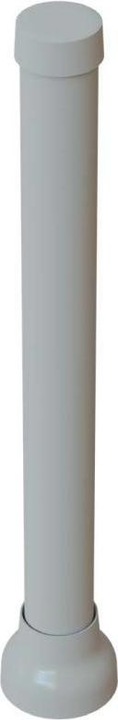

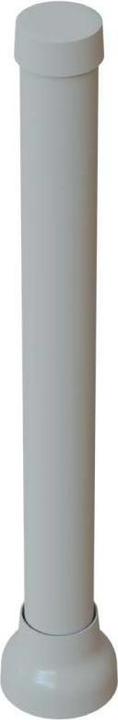

Panorama Antennas BSM-450-6-60-5SP - MiMo 4G/5G Omni-Antenne, SMA (m) Anschluss

BSM-450-6-60-5SP - MiMo 4G/5G Rundstrahlantenne, SMA (m) Anschluss

Die BSM-450-6-60 Antenne ist eine omnidirektionale MiMo-Breitbandantenne für 4G/5G Geräte. Sie deckt 450-470/617-960/1427-6000 MHz ab und ist für die externe oder interne Installation geeignet.

Die Montagehalterung ermöglicht eine einfache Wandmontage mit den mitgelieferten Schrauben und Dübeln sowie eine Mast- oder Schienenmontage mit den mitgelieferten Klemmen.

Das omnidirektionale Strahlungsmuster ermöglicht eine einfache Platzierung der Antenne in einer erhöhten Position, ohne dass eine Richtungsausrichtung erforderlich ist.

Diese Antenne ist eine ideale Lösung für den IoT-Einsatz in industriellen und häuslichen Umgebungen für Mobilfunkmodems und Router sowie für Machine-to-Machine (M2M)-Anwendungen für drahtlose Verbindungen. Durch das wetter- und korrosionsbeständige Design eignet sich die Antenne auch für bestimmte Marine- und Küstenanwendungen. Ein 1"-14TPI-Adapter ist für die Montage an Standard-Marinesockeln erhältlich.

Elektrische Daten

Frequenzbereich (MHz): Elemente 1 und 2: 450-470/617-960/1427-6000
Betriebsband: Elemente 1 und 2: 460/2G/3G/4G/5G
Realisierte Spitzenverstärkung: Isotrop (Elemente 1 und 2): 450-470 MHz: 2 dBi; 617-960 MHz: 3 dBi; 1427-2700 MHz: 6 dBi; 3400-4200 MHz: 6 dBi; 4,9-6 GHz: 6 dBi
Typisches VSWR: < 2,5:1
Korrelationskoeffizient: < 0,1
Polarisation: Vertikal
Richtcharakteristik: Omnidirektional
Impedanz: 50 Ω
Max. Eingangsleistung (W): 10

Mechanische Daten

Abmessungen (mm): Höhe ohne Bügel: 601 (23,66"); Durchmesser: 86 (3,38")
Betriebstemperatur (°C): -40/+85°C (-40/185°F)
Material: ASA, rostfreier Stahl
Materialzulassungen: Radom ASA Werkstoff - UL 746C F1, UL 94-HB
Farbe: Weiss und Natur
Schutzart: IP67

Montage-Daten

Befestigung: Wand-, Mast-, Schienen- oder Panelmontage (1"-14TPI Marineadapter erhältlich)
Max. Mast-/Schienendurchmesser (mm): 50.
