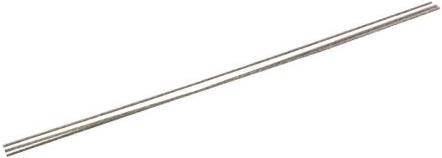

Omron Industrial Automation Elektrode für Flüssigkeits-Niveau 1m

Gerätetyp: Elektrode
Montageart: Chassis-Montage
Gehäusematerial: Edelstahl
Maximale Betriebstemperatur: +70°C

Flüssigkeitsstandelektrode. Elektroden, Halter und Verlängerungen für Flüssigkeitsstandrelais. Typ A - E - grosse Serie:
A. Dreipoliger Elektrodenhalter aus elektrisch hochwertigem Phenolharz. Der obere Teil besteht aus einer dreipoligen Anschlussdose mit einer verriegelbaren Abdeckung und einem Kabelverschraubung. Die Anschlüsse sind mit den Elektrodenkontakten im unteren Teil verbunden. Die Elektroden (separat zu bestellen) werden in die Kontakte eingeschraubt und durch eine Schraube im Stecker gesichert. Gewinde zum Montieren: 2" Rohrgewinde.
B. Einpoliger Elektrodenhalter für die Einzelpunktüberwachung in einem elektrisch leitenden Tank oder für Anwendungen, bei denen die Elektroden einen grösseren Abstand benötigen. Der maximale Abstand zwischen den Elektroden sollte 1 m nicht überschreiten. Die Elektroden (separat zu bestellen) werden mit einem Gewinde und einer Schraube gesichert. Der Halter wird mit zwei mitgelieferten M5-Schrauben montiert.
C. Einpoliger Elektrodenhalter für hohen Druck bis 20 kg/cm² (20 bar) oder hohe Temperaturen bis 250°C. Die Elektrode (separat zu bestellen) wird wie oben beschrieben montiert. Edelstahl-Elektroden (Länge: 1 m, Durchmesser: 6 mm) für den drei- und einpoligen Halter sowie der einpolige Halter für hohen Druck mit 20 mm M6-Gewinden an jedem Ende.
D. Elektrodenhülsen zur Verlängerung von Elektroden, bei denen die Elektroden durch Gewinde und Sicherungsschrauben verbunden sind. Bei der Verlängerung von Elektroden am dreipoligen Halter wird die Verwendung von Elektrodenseparatoren empfohlen.
E. Elektrodenseparator zur Vermeidung des direkten Kontakts zwischen Elektroden. Die Separatoren werden von den Elektrodenhülsen gehalten.

Typ F - kleine Serie:
F. Elektroden-Set bestehend aus einem dreipoligen Halter aus elektrisch hochwertigem Phenolharz mit drei langen Elektroden, die bei Bedarf gekürzt werden können; eine Verlängerung dieser Elektroden ist nicht möglich. Gewinde zum Montieren: 1/2" Rohrgewinde. Elektrodenlänge: 1 m.
