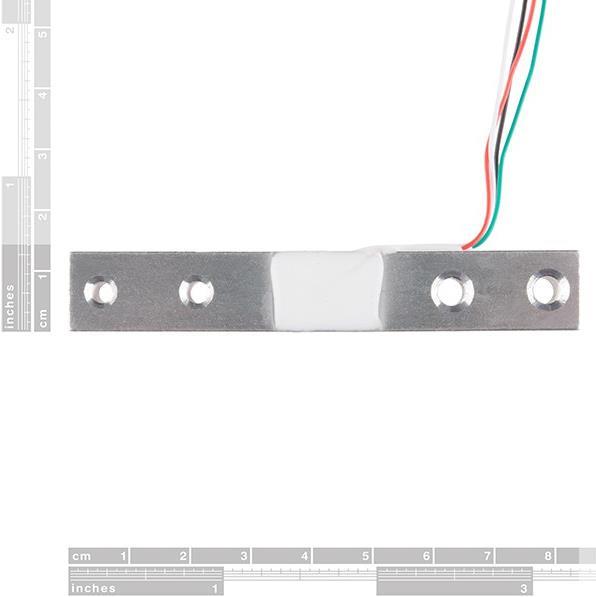

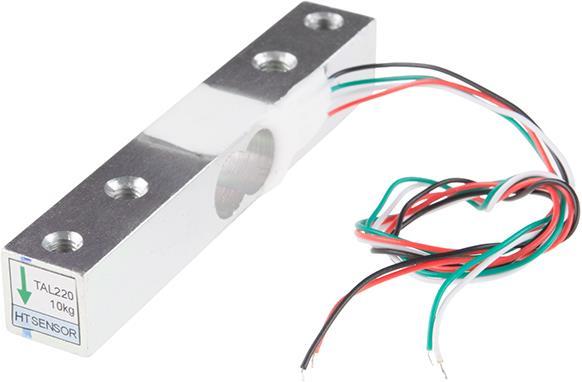

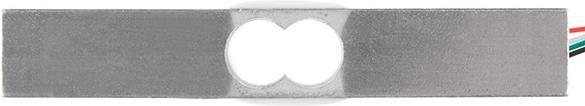

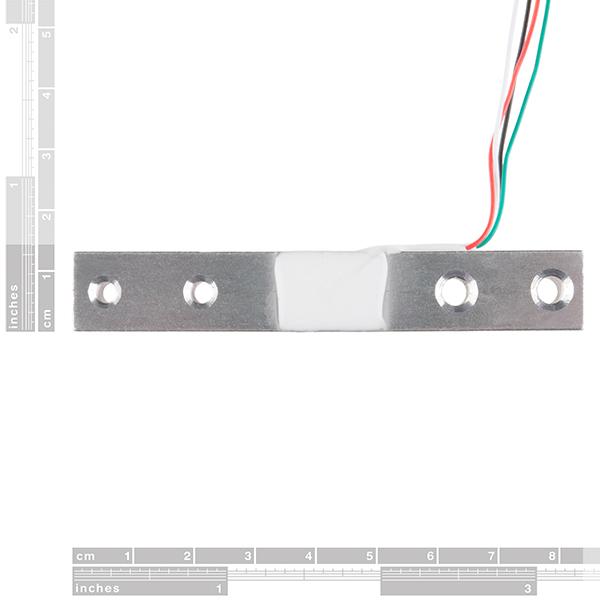

OEM Tal220

Diese gerade Balken-Wägezelle, manchmal auch als Dehnungsmessstreifen bezeichnet, kann bis zu 10 kg Druck (Kraft) in ein elektrisches Signal umwandeln.

Jede Wägezelle misst den elektrischen Widerstand, der sich in Reaktion auf die auf den Balken ausgeübte Dehnung (z. B. Druck oder Kraft) ändert und proportional dazu ist. Mit diesem Messgerät können Sie bestimmen, wie schwer ein Objekt ist, ob sich das Gewicht eines Objekts im Laufe der Zeit ändert oder ob Sie einfach die Anwesenheit eines Objekts erkennen müssen, indem Sie die auf eine Oberfläche ausgeübte Dehnung oder Last messen.

Jede gerade Balken-Wägezelle besteht aus einer Aluminiumlegierung und kann eine Kapazität von 10 kg lesen. Diese Wägezellen verfügen über vier Dehnungsmessstreifen, die in einer Wheatstone-Brücke verbunden sind. Der Farbcodes der Verkabelung ist wie folgt: rot = E+, grün = O+, schwarz = E- und weiss = O-. Darüber hinaus bieten diese Wägezellen eine Schutzart IP66 und verfügen über zwei M4- und zwei M5-Durchgangslöcher zur Montage.
