OEM Stepper Motor Hat für Raspberry Pi

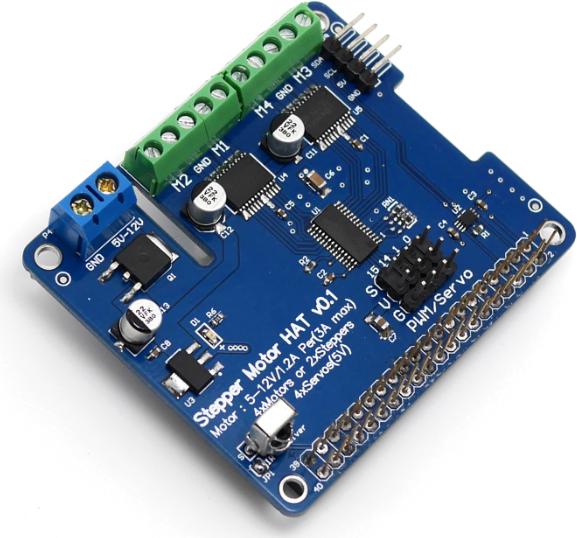

Stepper-Motor-Hat für Raspberry Pi mit 4 H-Brücken (für 4 Gleichstrommotoren oder 2 Schrittmotoren) und 4 12-Bit PWM-Kanälen.

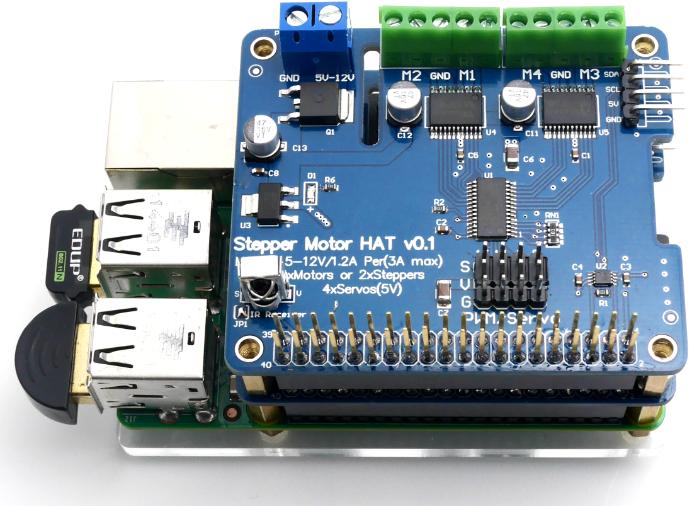

Bereits montiert - einfach auf den Raspberry setzen.

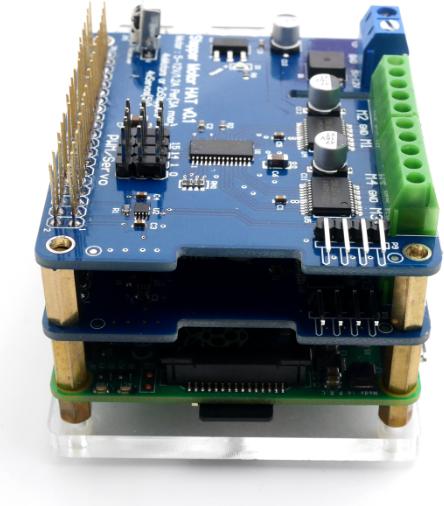

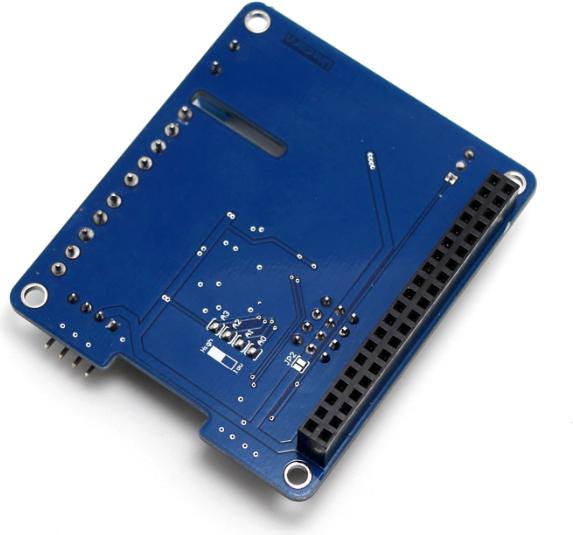

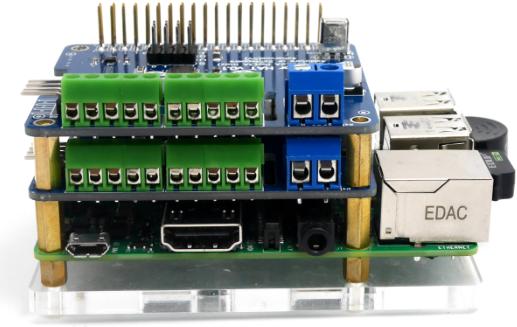

Bis zu 16 dieser Shields können auf einem Raspberry gestapelt werden. Die Adressauswahl erfolgt über 4 Lötbrücken auf der Unterseite der Platine.

Merkmale:

• 4 H-Brücken mit 1,2 A pro Brücke und 3 A Spitzenstrom, mit Überhitzungsschutz und Schutzdioden. Für Motoren von 5V bis 12V.

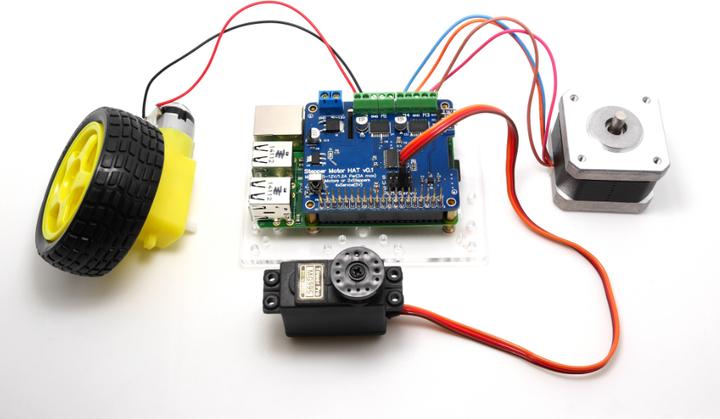

• Für bis zu 4 Gleichstrommotoren können 256 Geschwindigkeiten programmiert werden.
• Für bis zu 2 Schrittmotoren (uni- und bipolar) mit 4 Schrittmotor-Modi (Einzelspule, Doppelspule, interleaved und Mikrostepping).
• 4 Anschlüsse für bis zu 4 Servomotoren bei 5V.
• Infrarotempfänger auf GPIO26.
• Grosse Anschlussklemmen für Verbindungskabel (18-26 AWG).
• Verpolungsschutz für 2-polige Anschlussklemme für externe Stromversorgung (5V bis 12V).
• Kompatibel mit allen 40-poligen GPIO Raspberry-Modellen: A+, Pi Model B+, Pi 2, Pi 3.
