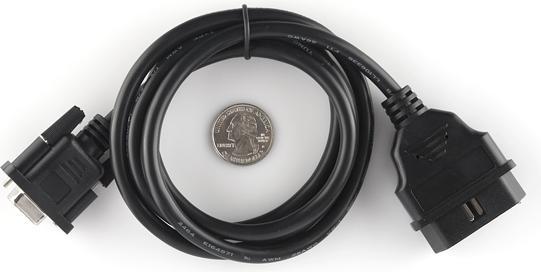

OEM OBD-II zu DB9 Kabel

Bereit, dein Auto zu hacken?

Der ODB-II-Stecker gibt dir Zugang zum Can-Bus des Autos. Zusammen mit einem Can-Bus Shield (siehe Zubehör) können viele Fahrzeugdaten gelesen und manipuliert werden.

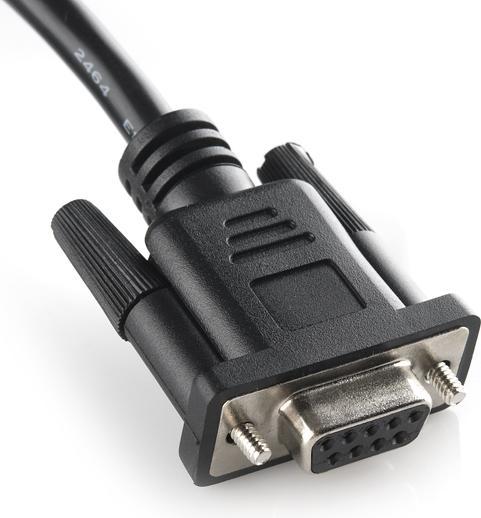

Achtung: Obwohl der DB9-Stecker wie ein serieller Port aussieht, darf er nicht in einen normalen seriellen Anschluss gesteckt werden! Bitte immer über ein Can-Bus Shield oder Breakout anschliessen.

Kabellänge: ca. 1,5 Meter

Pinbelegung:

Pin Beschreibung
OBDII
DB9

J1850 BUS+
2
7

Chassis Ground
4
2

Signal Ground
5
1

CAN High J-2284
6
3

ISO 9141-2 K Line
7
4

J1850 BUS-
10
6

CAN Low J-2284
14
5

ISO 9141-2 L Line
15
8

Batterie Power
16
9.
