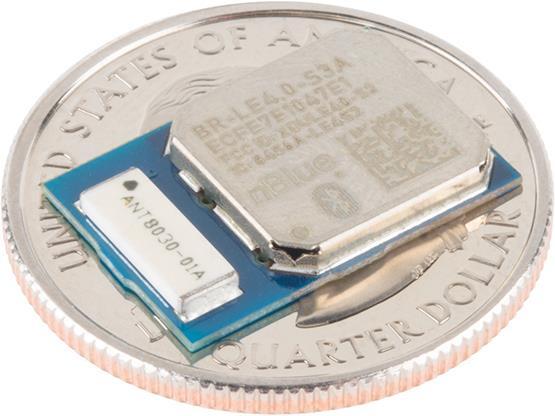

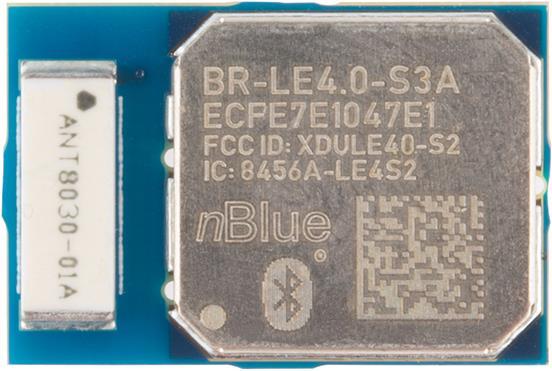

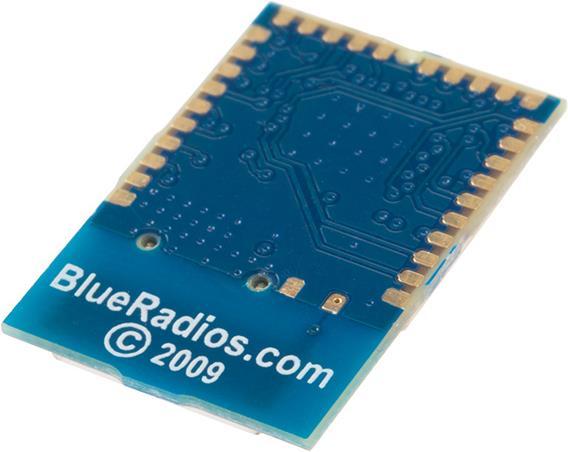

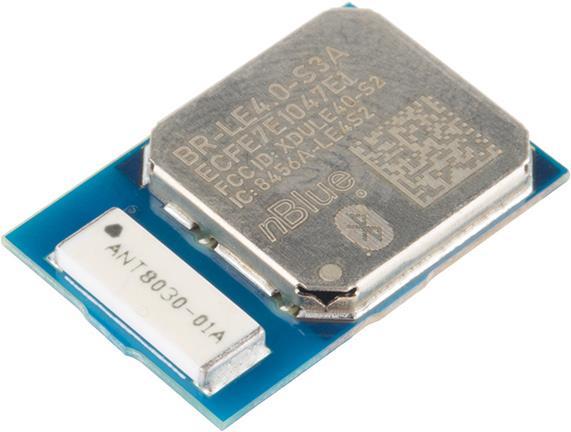

OEM Bluetooth 4.0 Module BR-LE 4.0-S3A

Standalone Class 1 Bluetooth Modul, das ohne Firmware und externe Komponenten zurechtkommt.

Clientapplikationen können direkt auf das Modul programmiert werden, ohne einen zusätzlichen Mikroprozessor verwenden zu müssen. Analoge sowie digitale Geräte werden unterstützt.

Das BR-LE4.0-S3A kann alternativ auch in ein bestehendes Design als HCI Network Processor Device eingebunden werden - der Host kümmert sich um die Applikation, das Modul bietet die Bluetooth-Kommunikation.

Das Modul ist mit einer integrierten Antenne ausgestattet und versteht diverse Bluetooth-Protokolle wie z.B. LE (Low Energy) und die normalen Bluetooth-Modi (2V - 3.6V, 31mA). Der auf dem Modul verwendete TI CC2541 SoC mit 256k Flash (8K Ram) bietet eine Reichweite von bis zu 100 Metern, eine maximale Datenrate von 3 Mbps sowie ein Frequenzband von 2.402 bis 2.48 GHz.

Features:

• Frequenz: 2.402 GHz - 2.480 GHz
• Power-Output: 4 dBm
• Empfindlichkeit: -95 dBm
• Betriebsspannung: 2V - 3.6V
• Strom (Empfang): 22.1 mA
• Strom (Senden): 31.6 mA
• Speicher: 130 kB Flash, 2.5 kB Ram
• UART (2 oder 4 Wire mit CTR/RTS, 9600 bis 560.8K Baud), SPI und I2C Interfaces.
