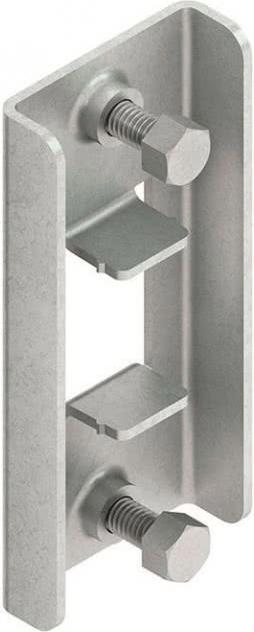

Niedax Trägerzwischenklemme TZK 86-96 S(VE2)

Niedax Trägerzwischenklemme TZK 86-96 S (VE2)

Hersteller: Niedax
Bezeichnung: Trägerzwischenklemme
Typ: TZK 86-96 S (VE2)
Geeignet für: T-Profil
Ausführung: Klemmstück
Mit Schraubzubehör: ja
Werkstoff: Stahl
Werkstoffgüte: sonstige
Oberflächenschutz: bandverzinkt

Niedax Trägerzwischenklemme TZK 86-96 S (VE2): weitere Details
Trägerzwischenklemmen, inklusive Sechskantschrauben mit Ansatzspitze nach DIN 564, zum Verklemmen der Schiene zwischen den Schenkeln eines T-Trägers. Die angegebene Tragfähigkeit bezieht sich auf einen Schenkelabstand von 400 mm und ein aufgebrachtes Drehmoment von 2,5 Nm bei ausschliesslich senkrechter Lasteinleitung. Bei Verwendung von grösseren Schenkelabständen ist die maximale Tragfähigkeit zu reduzieren. Die Schiene bitte gesondert bestellen (die Länge entspricht dem Abstand zwischen den beiden Flanschen) und bauseits ablängen (abzüglich ca. 16 mm Materialstärke und Schraubenspitze), mit den beiden Trägerzwischenklemmen montieren und dann im Träger positionieren und festklemmen.

Für Ankerschiene: 2986 2996Z
Zubehör: 4 x SK 8X25 V
Abmessungen (ca. Masse) H x B x L: 15 x 45,5 x 100 mm
Materialstärke t: 2 mm
Tragfähigkeit zul. F: 0,5 kN Schenkelabstand/2
Werkstoff Zwischenklemme: Stahl, bandverzinkt nach DIN EN 10346
Werkstoff Sechskantschraube: Stahl, galvanisch verzinkt nach DIN EN ISO 4042, blaupassiviert
Niedax Modell-Nr.: TZK 86-96 S, EAN: 4013339073924.
