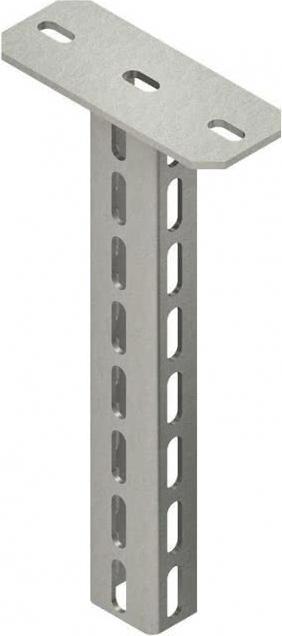

Niedax Hängestiel HU 6040/600

Niedax Hängestiel HU 6040/600

Hersteller: Niedax
Bezeichnung: Hängestiel
Typ: HU 6040/600
Länge: 606 mm
Profilbreite: 40 mm
Profilhöhe: 60 mm
Ausführung: U-Profil
Tragfähigkeit: 6 kN
Geeignet für Funktionserhalt: ja
Werkstoff: Stahl
Rostfreier Stahl, gebeizt: nein
Werkstoffgüte: sonstige
Oberflächenschutz: feuerverzinkt
Gewicht: 2,78674 kg

Weitere Details:
Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweisster Kopfplatte, System HU 6040/... für Ausleger zur ein-, zwei- und dreiseitigen Verlegung. Um die Verformung des Hängestielprofils bei der Montage von Auslegern zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 F mit Sechskantschraube zu berücksichtigen. Bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von 50 mm (Auslegerunterkante bis Hängestielende) oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert!

Für Ausleger: KTAL..., KTAM..., KTA..., KTAS...
Für Ausleger: KTAS 100 - 400 (Funktionserhalt/KFO)

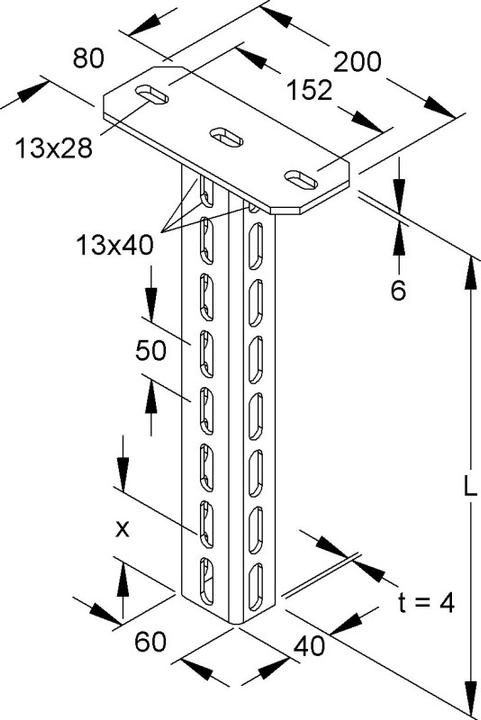

Abmessungen (ca. Masse):
Kopfplatte L x B x t: 200 x 80 x 6 mm
Befestigungslochung: 13 x 28 mm
Mittiger Abstand: 152 mm
U-Profil: 40 x 60 x 40 mm
Materialstärke t: 4 mm
Dreiseitige Profillochung, einreihig: 13 x 40 mm
Mittiger Abstand: 50 mm
Gesamtlänge L: 606 mm
Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
EAN: 4013339891504.
