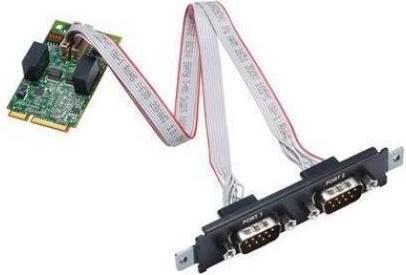

Moxa CP-132N-I-T - Serielle Mini-PCI-Express-Karte mit 2 Ports RS-422485

Serielle Mini-PCI-Express-Karte mit 2 Anschlüssen RS-422/485, kapazitive Isolierung mit 2,5 kV, Betriebstemperatur von -40 bis 85 °C

Serielle Schnittstelle

• Comm. Controller: 16C550C kompatibel
• Bus: Mini PCI Express
• Stecker: DB9-Stecker
• FIFO: 128 Bytes
• Anzahl der Ports: 2
• Serielle Standards: RS-422, RS-485
• Baudrate: 50 bps bis 921,6 kbps (unterstützt nicht standardisierte Baudraten)
• Datenbits: 5, 6, 7, 8
• Stoppbits: 1, 1.5, 2
• Parität: Keine, Gerade, Ungerade, Leerzeichen, Mark
• Flusskontrolle: Keine, XON/XOFF
• Isolierung: 2,5 kV (I-Modelle)

Serielle Signale

• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Serielle Softwarefunktionen

• Windows-Treiber: Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022
• Linux-Treiber: Linux-Kernel 4.x, Linux-Kernel 5.x

Leistungsparameter

• Eingangsstrom: 533 mA @ 3,3 VDC

Physikalische Eigenschaften

• Abmessungen: 30 x 50,95 mm (1,18 x 2 Zoll)

Umgebungsbedingungen

• Betriebstemperatur: -40 bis 85°C (-40 bis 185°F)
• Lagertemperatur (inklusive Verpackung): -20 bis 85°C (-4 bis 185°F)
• Relative Luftfeuchtigkeit der Umgebung: 5 bis 95% (nicht kondensierend)

Normen und Zertifizierungen

• EMC: EN 55032/35
• EMI: CISPR 32, FCC Teil 15B Klasse B
• EMS:

IEC 61000-4-2 ESD: Kontakt: 4 kV; Luft: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Leistung: 1 kV; Signal: 0,5 kV
IEC 61000-4-5 Surge: Leistung: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz bis 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF

Erklärung

• Grünes Produkt: RoHS, CRoHS, WEEE

MTBF

• Zeit: 3.583.931 Stunden
• Normen: Telcordia (Bellcore) Norm TR/SR.
