Motrona und Signalumformer für Drehgeber mit Sinus-Cosinus-Ausgang

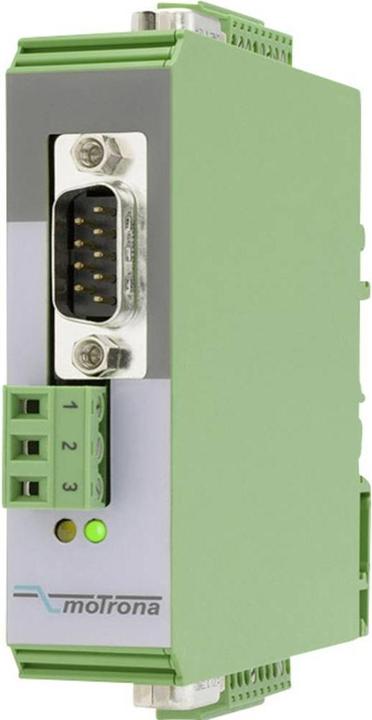

Der SV 210 - Signalverteiler wird eingesetzt, um die Signale sogenannter Sincos-Geber sauber und problemfrei auf mehrere Endgeräte zu verteilen. Dabei können die Endgeräte wahlweise mit Sincos-Signalen als auch mit Inkremental-Impulsen angesteuert werden. An den beiden Sinusausgängen liefert der Verteiler Sinussignale mit gleichem Format wie am Eingang, einschliesslich des Referenzimpulses (sofern geberseitig vorhanden). Alle Sinus-Signale benutzen das für industrielle Drehgeber übliche Spannungsformat von 1 Vss (differentiell). Stromsignale nach dem 11 µA-Standard werden von diesem Gerät nicht unterstützt. An den beiden Inkrementalausgängen liefert der Verteiler Rechteckimpulse, und zwar genau einen Impuls pro Sinus-Periode und einen Nullimpuls entsprechend dem eingehenden Referenzimpuls. Es stehen grundsätzlich die Differenzsignale A, /A, B, /B, Z, /Z zur Verfügung. Der Ausgangspegel ist für jeden der beiden Inkrementalausgänge separat anwählbar (Bereich TTL 5 V bis HTL max. 30 V).
