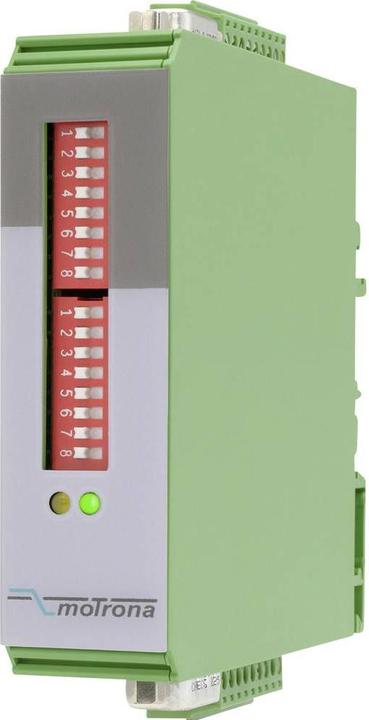

Motrona Pegelumsetzer für inkrementale Impulsgebersignale

Dieser universelle Pegelumsetzer akzeptiert am Eingang sowohl einspurige als auch zweispurige Gebersignale, wahlweise im RS422-Format sowie mit TTL-Pegel oder mit HTL (10-30V)-Pegel. Sofern es sich um ein drehrichtungsbezogenes Signal handelt, kann die Richtung entweder durch einen A/B-90°-Phasenversatz oder durch ein statisches Richtungssignal vorgegeben werden. Unabhängig von Pegel und Richtungssignal am Eingang stehen am Ausgang die Signale A, /A, B, /B und Z, /Z zur Verfügung, wobei die Drehrichtung wiederum im A/B-90°-Format oder als statisches Signal verfügbar ist. Eingänge und Ausgänge sind über induktive Koppler potenzialgetrennt und wahlweise über parallel geschaltete Sub-D-Stecker oder Schraubklemmleisten anschliessbar.
