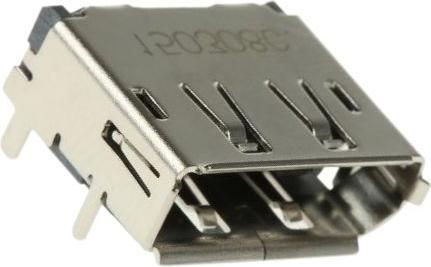

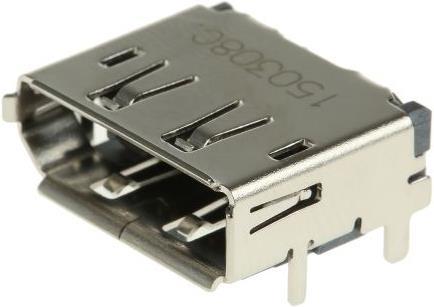

Molex 0.50mm DisplayPort Male Receptacle SMT

Serie: DisplayPort
Seriennummer: 47272
Raster: 0,5 mm
Anzahl der Kontakte: 20
Anzahl der Reihen: 2
Gehäuseausrichtung: Rechtwinklig
Montagetyp: Oberflächenmontage
Anschlussart: Löten
Kontaktmaterial: Kupferlegierung
Betriebsspannung: 40 V ac

Externer DisplayPort-Steckverbinder Molex, 0,50 mm – Serie 47272. SMD-Buchse der Serie 47272 zur Verbindung von DisplayPort-Kabelkomponenten mit einer Leiterplatte. Dieser DisplayPort-SMD-Steckverbinder besitzt eine platzsparende Bauweise und eine D-förmige Abschrägung an der Steckschnittstelle zur Ausrichtung. Das Gehäuse des Steckverbinders ist vollständig abgeschirmt zum Schutz gegen EMI- und RFI-Emissionen. Rastschlösser und Verriegelungslöcher am Gehäuse sorgen für eine sichere und zuverlässige Steckverbindung. Diese DisplayPort-SMD-Buchsen besitzen Kunststoffstifte zur richtigen Platzierung auf der Leiterplatte. Metalllötstifte erhöhen die Steifigkeit und sorgen für zusätzlichen Halt auf der Leiterplatte.

Eigenschaften und Vorteile:

• Platzersparnis auf der Leiterplatte
• D-förmige abgeschrägte Schnittstelle zur Ausrichtung
• Vollständig abgeschirmt gegen EMI- und RFI-Emissionen
• Rastschlösser und Verriegelungslöcher für sichere Steckverbindung
• Leiterplatten-Ausrichtungsstifte
• Leiterplatten-Lötstifte für höhere Steifigkeit und Halt auf der Leiterplatte

Informationen zur Produktanwendung:
Diese DisplayPort-Buchsen sind ein Teil des DisplayPort-Verbindungssystems, das zur Bereitstellung von hochauflösendem Video mit bis zu 10,8 Gbit/s und von Audio verwendet wird. Anwendungen umfassen Spielekonsolen, Monitore, PCs, Projektoren, Set-Top-Boxen, TV-Displays und Arbeitsplätze.
