MikroElektronika mikroBus add-on board Light Click

Sensortechnik = Lichtsensor
Zum Einsatz mit = MikroBUS
Kit-Klassifizierung = Zusatzplatine

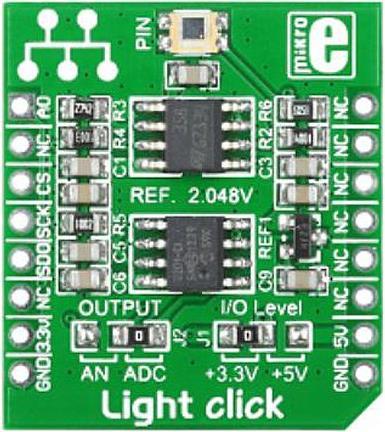

Click-Platine wird mit gelöteten Stiftsockelstreifen geliefert. Light click mikroBUS™. Die Click-Zubehörmodule werden in die mikroBUS™-Buchsen in den Mikrocontroller-Entwicklungsplatinen MikroElektronika eingesteckt. Die Light Click™-Zubehörplatine verfügt über eine integrierte PIN-Fotodiode, mit der die Intensität des Umgebungslichts gemessen werden kann. Die Platine verfügt über einen Analog/Digital-Controller mit SPI-Schnittstelle und eine Spannungsreferenz. Die Light click-Platine kann über ein 3,3 V oder 5 V Netzteil über die SMD-Steckbrücke versorgt werden. Anwendungen umfassen die Fotoerkennung mit hoher Geschwindigkeit, Spielgeräte und Kopierer.. Die Kommunikation erfolgt über die mikroBUS™ SPI (MISO, SCK, CS) und AN-Leitungen PIN-Fotodiode: PD15-22CTR8-PIN-Fotodiode (stark photosensitiver Lichtsensor mit schneller Ansprechzeit) Spannungsreferenz: MAX6106 und ADC: MCP3201 (bietet SPI-Kommunikation) Wird in MikroElektronika-Compilern unterstützt mikroBUS™ ist ein speziell ausgelegter Pinbelegungsstandard mit SPI-, I2C-, Analog-, UART-, Interrupt-, PWM-, Reset- und Stromversorgungsstiften.
